JUTAI は、顧客の図面、3D モデル、検査要件に基づいてカスタム CNC 機械加工 PEEK テスト ソケット コンポーネントを製造します。 PEEK は、その寸法安定性、誘電性能、低吸湿性、耐摩耗性、および高温でも強度を維持する能力により選択されます。これらの特性は、エンジニアリング検証、最終テスト、バーンイン、およびハンドラー インターフェイスにおけるピッチ ドリフト、バリ関連の汚染、早期摩耗を軽減するのに役立ちます。天然グレード、強化グレード、および ESD 制御グレードは、穴の直径、肉厚、温度範囲、および静電気要件に従って評価できます。非常に微細な形状の場合、当社のプロセス計画では工具形状、段階的加工、応力制御、非接触検査が考慮されます。 JUTAI は、半導体装置製造業者やテスト エンジニアリング チームにプロトタイプ、交換用ネスト、コンタクター プレート、ソケット本体、および反復生産を供給しています。
JUTAI は、ピーク テスト ソケット/IC テスト フィクスチャ、カスタム ピーク テスト ソケット/IC テスト フィクスチャ部品、精密 CNC 加工された高性能プラスチック部品を図面に供給しています。ピーク テスト ソケット/IC テスト フィクスチャのメーカー、カスタム加工サプライヤー、またはエンジニアリング PEEK および PEI 部品パートナーを探しているバイヤーは、レビューのために CAD ファイルを送信できます。
熱サイクル全体にわたって安定したピンホール位置とデバイスポケット形状
吸湿性が低いため、制御されたテスト環境での寸法がより安定します。
接点と周囲のハードウェア間の強力な誘電絶縁
繰り返しのデバイスの挿入、ソケットの清掃、およびハンドラー操作に対する耐摩耗性

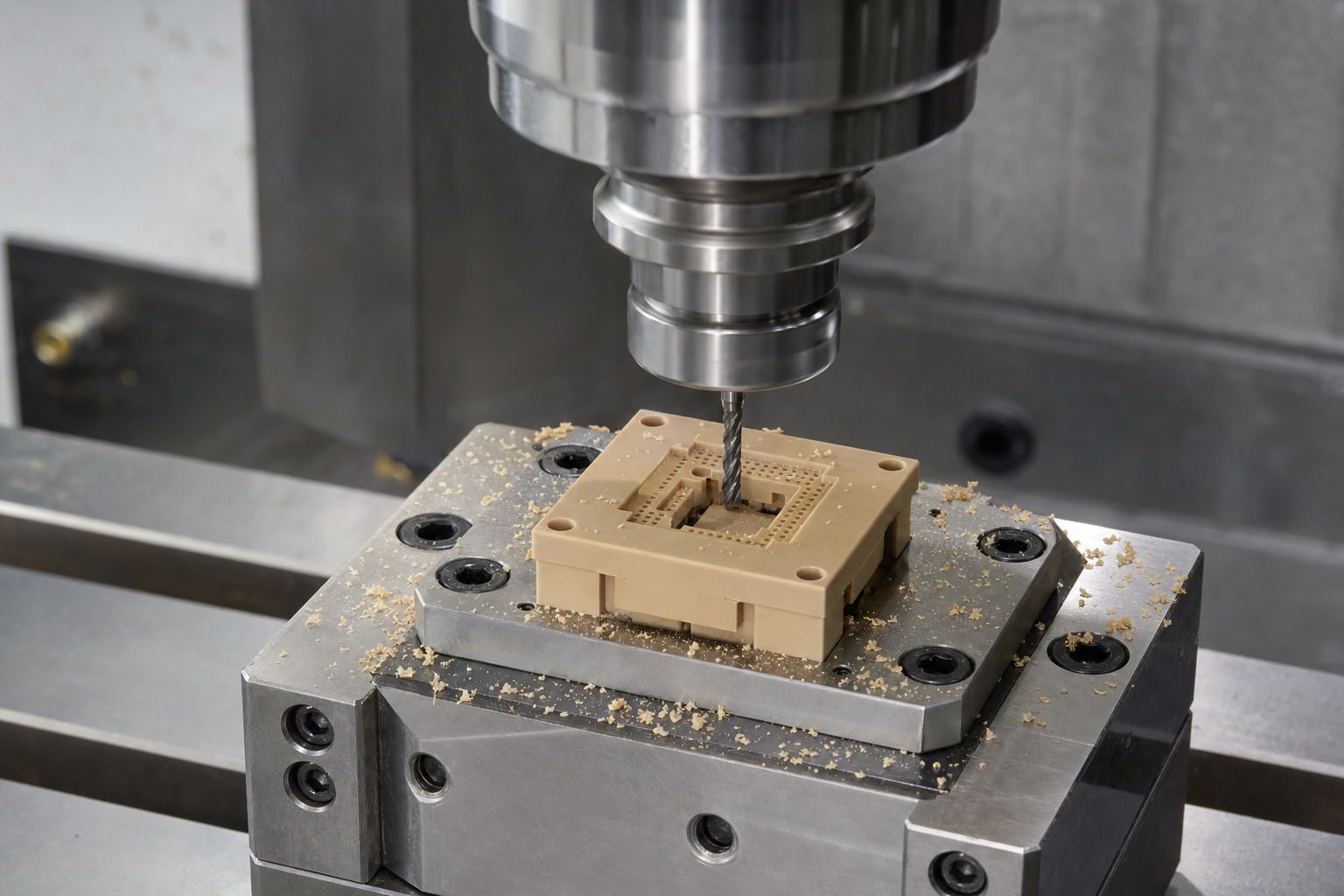

コンタクター プレート、ネスト、ガイド、ソケット本体の微細な CNC 機械加工
アプリケーション固有の電気的および機械的動作に対応するオプションの ESD または強化グレード
半導体バックエンド装置向けの低発塵材料オプション

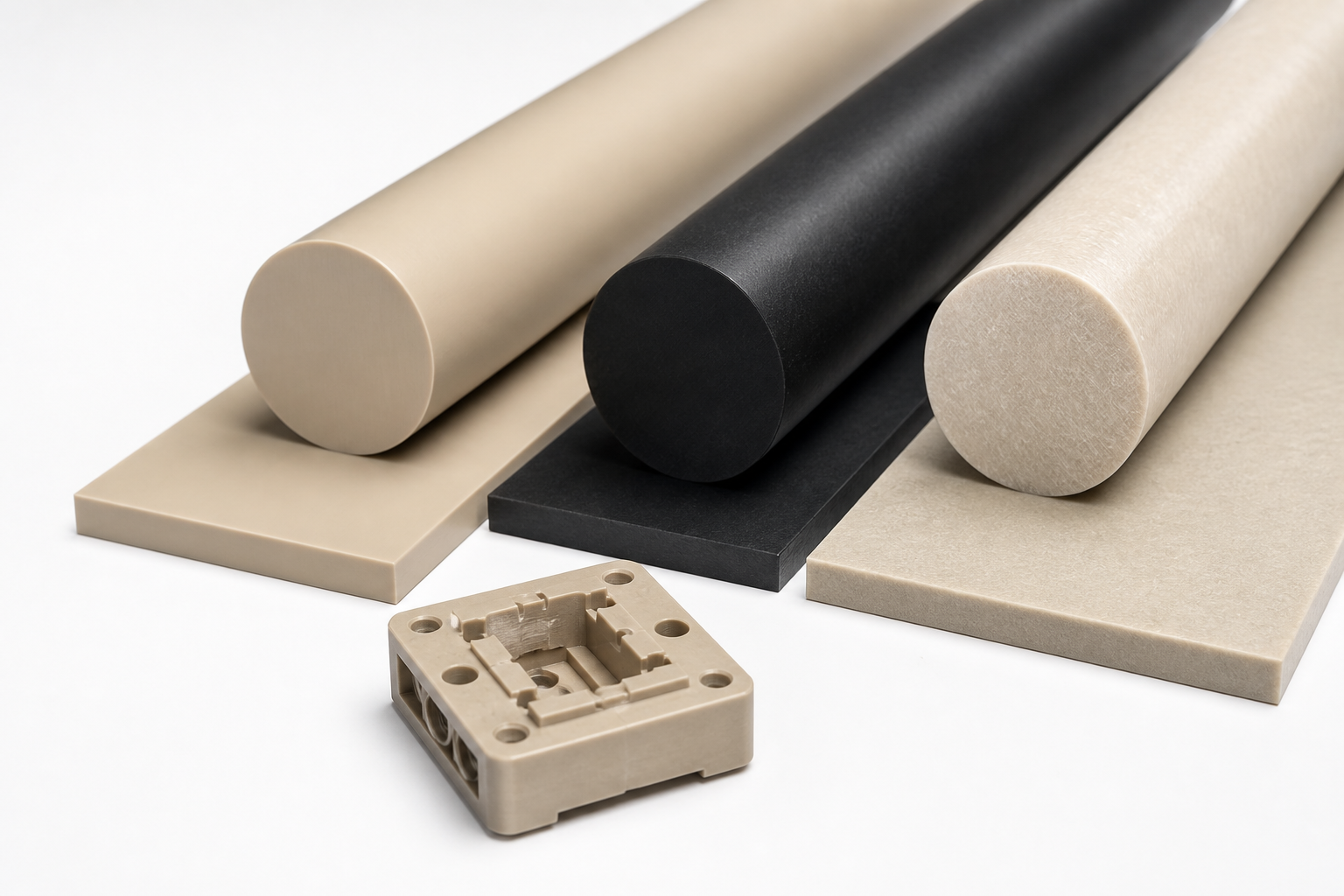

IC コンタクタのグレードの選択は、ピンのピッチ、ソケットの温度、電気的絶縁、洗浄剤、および薄いウェブの許容される動きから始まります。以下の比較は、高性能ポリマーの一般的なランキングではなく、半導体テスト ハードウェアに固有のものです。
材質グレード |
工学的特性 |
アプリケーションの適合性 |
|---|---|---|
ピークナチュラル |
非充填樹脂は、強力な誘電挙動、低い水分吸収、およびきれいな微細形状の加工を維持します。 |
通常、ソケット本体、DUT ネスト、および密集した穴を持つコンタクタ プレートの最初の候補です。 |
ピーク CF30 |
カーボン強化は弾性率を高め、クリープを制御し、熱伝達を向上させることができますが、電気的動作も変化します。 |
導電性と接点クリアランスの要件を検討した後でのみ、剛性の高い機械的キャリアについて検討してください。 |
ピーク GF30 |
ガラス入り PEEK は熱の動きを軽減し、持続的なクランプ力の下での剛性を高めます。 |
超精密な機械加工性よりも寸法上の制約が重要な、より厚いアライメント フレームに役立ちます。 |
ESDピーク |
制御された散逸グレードにより、PEEK の温度特性を犠牲にすることなく電荷を逃がすことができます。 |
静電気に弱い IC パッケージの周囲で、目標表面抵抗範囲が図面に記載されている場合に推奨します。 |
PEI ウルテム 1000 |
琥珀色の非充填 PEI は、中程度の試験温度で断熱性、固有の炎性能、および視覚的な半透明性を提供します。 |
検査治具、エンジニアリングネスト、および低温ソケットサポートピースの実用的なオプションです。 |
PEI ウルテム 2300 |
30% のガラス繊維入り PEI により、ULTEM 素材ファミリーに剛性と耐荷重保持性が向上します。 |
デバイスのインターフェース付近でガラス繊維が許容される場合、器具ベースおよび構造ホルダーに適しています。 |
