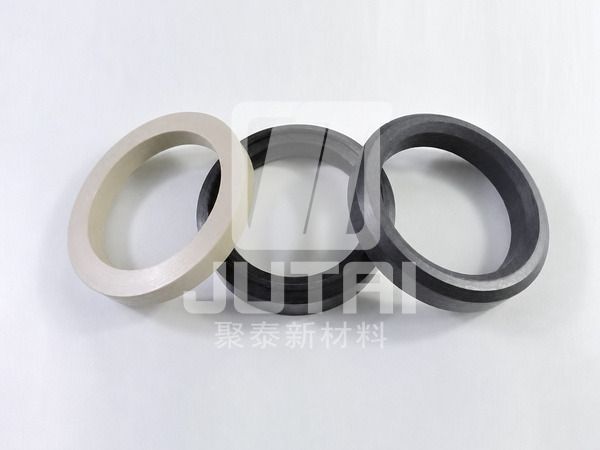

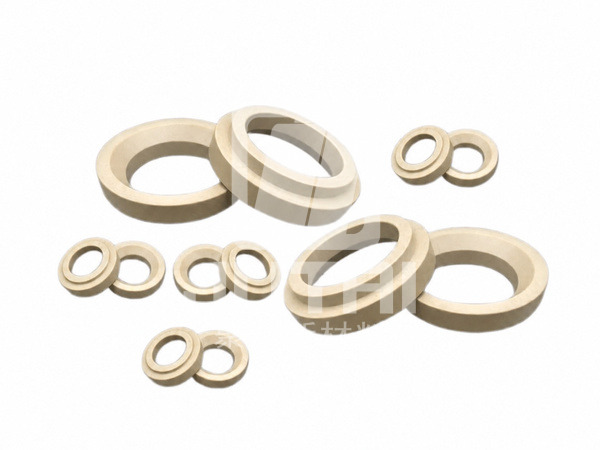

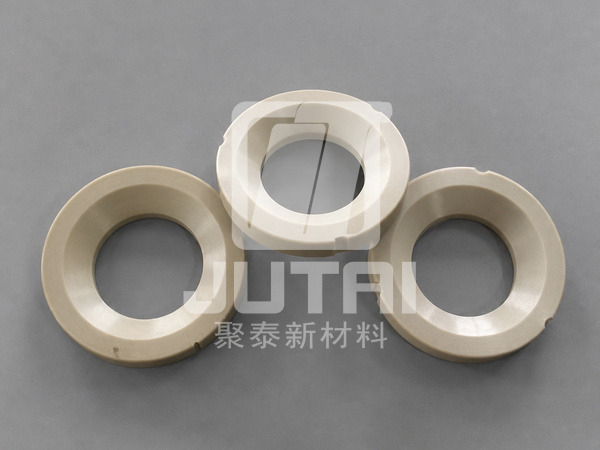

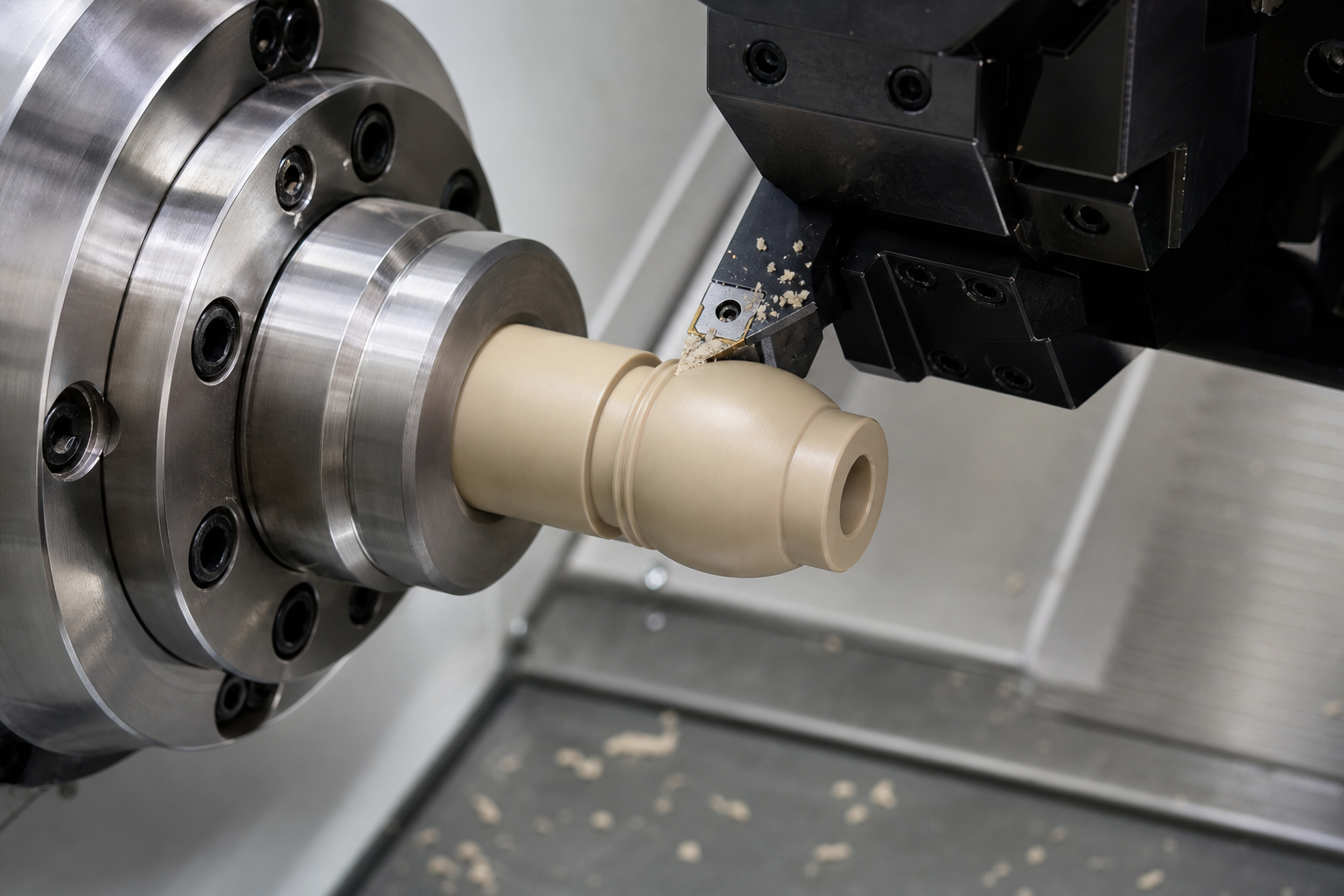

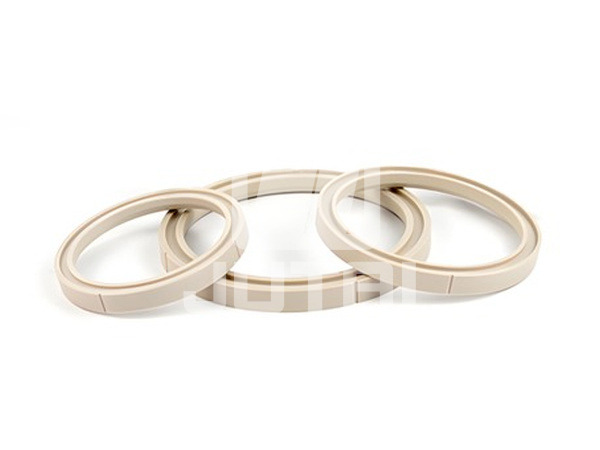

JUTAI는 고객 도면을 바탕으로 맞춤형 CNC 가공 PEEK 밸브 시트, 시트 인서트, 리테이너 및 밀봉 링을 제조합니다. Natural PEEK는 광범위한 내화학성과 인성을 제공하는 반면, 탄소 또는 유리 충전 등급은 강성, 내마모성 및 변형 저항성을 높일 수 있습니다. 등급 선택은 밸브 유형, 압력 등급, 온도, 유체 화학, 고형분 함량, 작동 토크, 결합 재료 및 필요한 누출 성능에 따라 달라집니다. 정확한 밀봉 각도, 구형 프로파일, 홈, 벽 두께, 동심도 및 표면 마감은 안정적인 작동에 필수적입니다. JUTAI는 석유 및 가스, 화학 처리, 발전, 항공우주 유체 시스템, 펌프 및 산업 흐름 제어를 위한 프로토타입, 교체 시트 및 생산 배치를 지원합니다. 각 설계는 실제 압력, 매체 및 사이클링 조건에서 검증되어야 합니다.
JUTAI는 픽 밸브 시트, 맞춤형 픽 밸브 시트 구성 요소 및 정밀 CNC 가공 고성능 플라스틱 부품을 도면에 공급합니다. 엿보기 밸브 시트 제조업체, 맞춤형 가공 공급업체 또는 엔지니어링된 PEEK 및 PEI 부품 파트너를 찾는 구매자는 검토를 위해 CAD 파일을 제출할 수 있습니다.
시트 하중 하에서 높은 압축 강도 및 내크리프성
탄화수소, 증기, 화학 물질 및 부식성 공정 유체에 대한 내성
사이클링, 입자 및 고속 흐름을 위한 마모 등급 옵션
높은 온도에서도 안정적인 씰링 구조

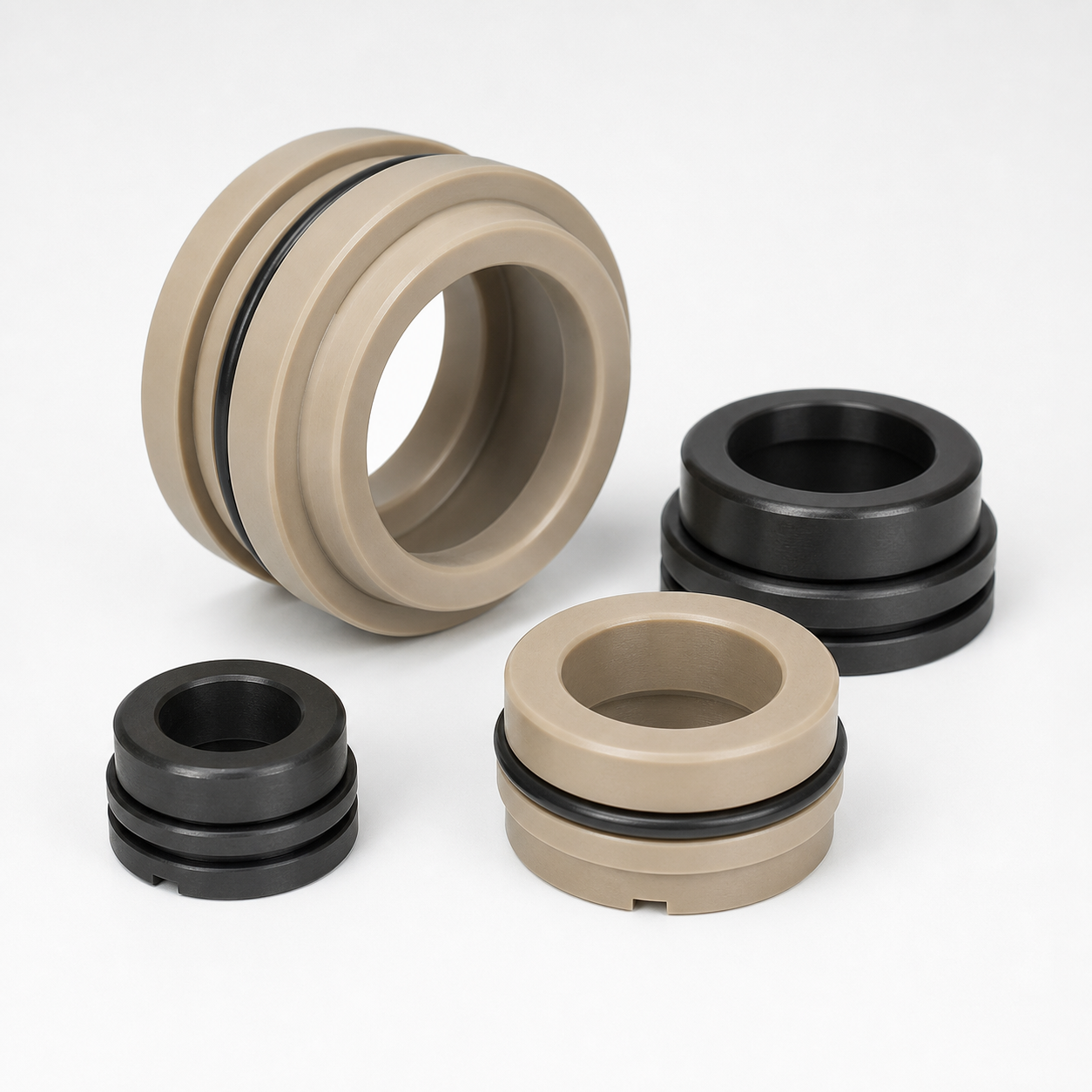

맞춤형 볼 시트 윤곽, 테이퍼, 홈, 립 및 인서트 프로파일
선택된 금속 시트 재료보다 마모 및 부식 위험이 낮습니다.

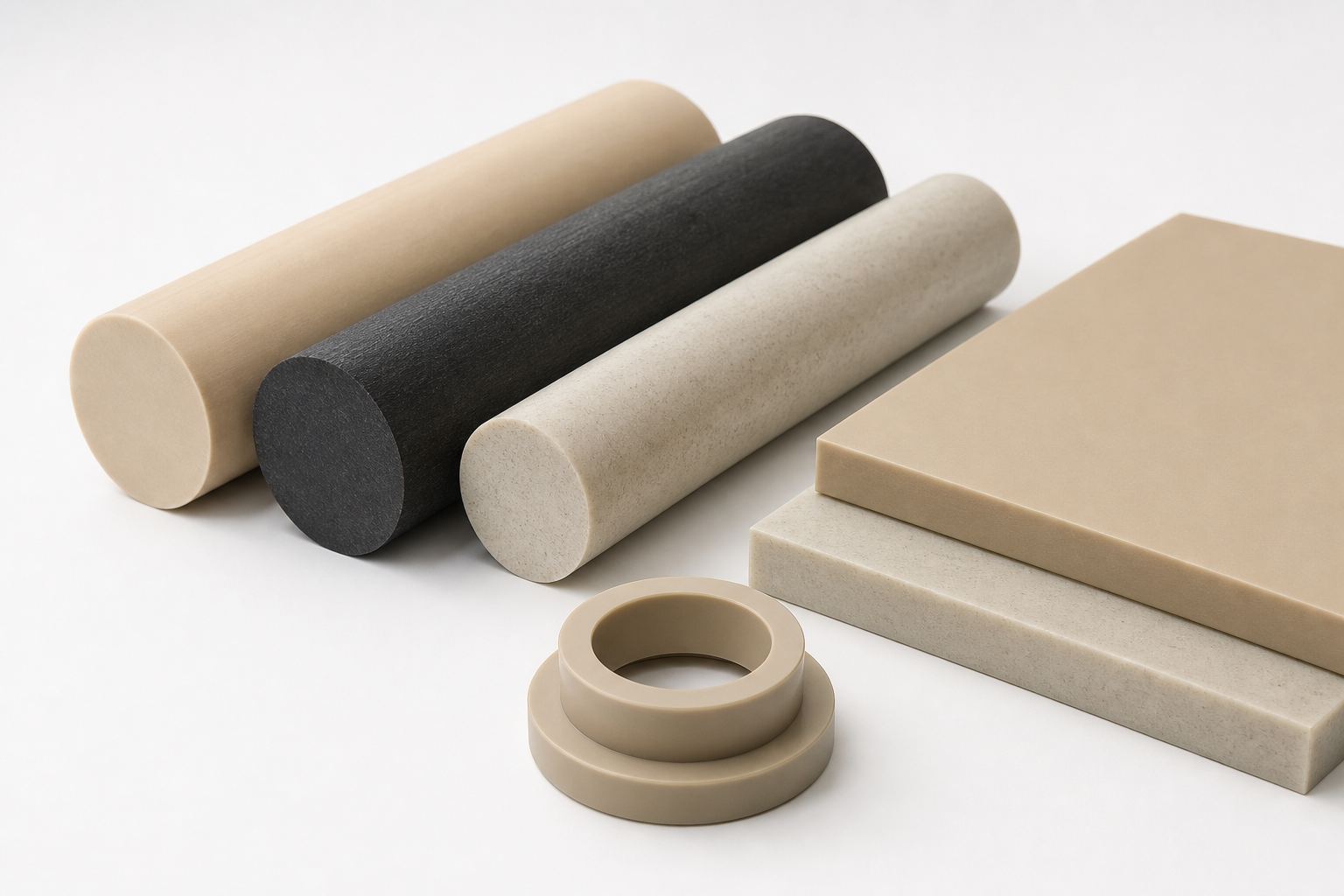

사용 조건에 맞는 자연 등급 및 강화 등급
밸브 시트 재료는 압력 등급, 차단 요구 사항, 유체 화학, 온도, 작동 빈도, 시트 응력 및 볼 또는 플러그 마감을 기준으로 평가됩니다. 강화는 하중 유지력을 향상시킬 수 있지만 밀봉 적합성과 상대면 마모를 변경할 수도 있습니다.
재료 등급 |
공학적 특성 |
애플리케이션 적합성 |
|---|---|---|
픽 내추럴 |
비보강 PEEK는 인성과 화학적 내구성을 유지하면서 밀봉 라인에 제한된 탄성 적합성을 제공합니다. |
기존 엔지니어링 플라스틱 이상의 온도에서 부식성 매체를 처리하는 정밀 시트용으로 자주 지정됩니다. |
픽 CF30 |
탄소 충전 PEEK는 반복적인 밸브 부하 시 압축 계수, 크리프 저항 및 마모 성능을 향상시킵니다. |
필요한 밀봉 토크와 결합 요소의 경도를 평가한 후 고압 시트를 고려하십시오. |
엿봄 GF30 |
유리 보강재는 낮은 차원의 움직임과 강력한 정적 형태 유지 기능을 갖춘 견고한 시트를 생성합니다. |
섬유 상호 작용으로 인해 밀봉 표면이 손상되지 않는 경우 지원되는 밸브 형상에 잠재적으로 유용합니다. |
ESD 픽 |
ESD 공식은 전하 축적을 제어하지만 일반적으로 압력 밀봉에만 선택되지는 않습니다. |
정전기 관리가 안전 설계의 일부를 구성하는 특수 흐름 제어 장비용으로 예약되어 있습니다. |
PEI 울템 1000 |
천연 PEI는 덜 공격적인 압력, 열 및 화학적 조건에 대해 절연성과 치수 안정성을 제공합니다. |
엄격한 차단 시트보다 보조 밸브 스페이서 또는 저부하 유량 구성품에 더 적합합니다. |
PEI 울템 2300 |
유리로 채워진 ULTEM은 PEI 서비스 범위 내에서 견고한 지지력과 향상된 압축 동작을 제공합니다. |
매체 호환성이 검증된 후 지지대와 구조적 밸브 인서트를 제공할 수 있습니다. |
