● Eccellenti prestazioni di scorrimento e attrito;

● PEEK ad alta resistenza ed elevata rigidità

● Elevata stabilità dimensionale;

● Elevata resistenza al calore;

● Eccellente resistenza alla corrosione.

Applicazione:

—— Elettronica e componenti elettrici

—— Industria automobilistica

—— Industria della tenuta

—— Industria metalmeccanica

● Boccole e cuscinetti in PEEK (servizio non lubrificato)

● Cuscinetti antiusura per alte temperature

● Valvola in PEEK e tenuta in PEEK

Utilizzare un tornio o una fresatrice per rimuovere lo strato di invecchiamento del trattamento termico superficiale, generalmente rimuovendo 0,5-1 mm.
Per la fresatura scegliete utensili rivestiti in PCD.
Per la perforazione, utilizzare punte da trapano rivestite in PCD e seguire il principio di praticare un foro pilota prima di allargarlo.
Durante la lavorazione, garantire una quantità di refrigerante sufficiente per evitare che il materiale bruci o che l'utensile si attacchi.
Si consiglia di utilizzare fluidi da taglio solubili in acqua.

Istruzioni per la conservazione
Tenere lontano dalla luce, dall'umidità e da sostanze oleose.
Se non in uso, avvolgerlo adeguatamente con pellicola.

Prestazione	Metodo di prova	Unità	Grado del cuscinetto PEEK
Colore	Occhio	/	Riso-Giallo
Densità	ISO 1183-1	g/cm3	1.4
Resistenza alla trazione	ISO527-2	MPa	≥65
Modulo di trazione	ISO 527-2	GPa	≥2,5
Allungamento A Rottura	ISO 527-2	%	≥10
Forza d'urto Charpy	ISO 179	kJ/m2	≥4,0
Resistenza alla flessione	ISO 178	MPa	≥100
Modulo di flessione	ISO 178	GPa	≥2,8
Durezza Shore D	ISO 868		≥78
Temperatura di fusione	ISO 11357-3	℃	≥334
Coefficiente di dilatazione termica lineare	ISO 11359-2	10-6/K	≤65
Temperatura di servizio lunga	UL746B	℃	240
Temperatura di deflessione del calore	ISO 75-2	℃	≥143
Ritardante di fiamma	UL94		V-0
Resistività del volume	CEI 62631-3-1	Q*cm	10^14-10^16
Coefficiente di attrito	ASTM D3702	/	0,42±0,10
Tasso di usura		ehm/h	7,3±1,5

Note: Il coefficiente di attrito e il tasso di usura sono stati testati secondo ASTM D3702, utilizzando cioè una macchina per prove con rondelle reggispinta. La coppia di sfregamento è una rondella reggispinta del campione in PEEK e una rondella in acciaio 45#, l'area di contatto è di 1,29 cm2 e il diametro interno del campione in PEEK è di 25 mm. Il carico applicato è 0,35 MPa e la velocità di sfregamento è 2 m/s.

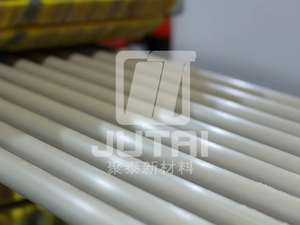

PEEKWR02 Specifiche dell'asta
Diametro x Lunghezza (mm)	Peso unitario (Kg)	Diametro x Lunghezza (mm)	Peso unitario (Kg)	Diametro x Lunghezza (mm)	Peso unitario (Kg)
10×1000	0.16	10x2000	0.32	10x3000	0.48
12×1000	0.22	12x2000	0.43	12x3000	0.65
15×1000	0.32	15x2000	0.64	15x3000	0.96
18x1000	0.55	18×2000	1.09	18x3000	1.64
20×1000	0.82	20x2000	1.64	20x3000	2.45
25×1000	1.22	25×2000	2.44	25x3000	3.67
28×1000	1.62	28×2000	3.23	28×3000	4.85
30×1000	2.07	30x2000	4.14	30x3000	6.20
35×1000	3.15	35×2000	6.30	35×3000	9.45
40×1000	4.45	40×2000	8.89	40x3000	13.34
50×1000	5.97	50x2000	11.94	50x3000	17.91
60×1000	7.91	60×2000	15.81	60x3000	23.72
