Un materiale forte può ancora produrre un componente debole. Uno scarso controllo del calore, un serraggio o un'attrezzatura inadeguati possono rovinare le dimensioni strette. Le parti lavorate in PEEK necessitano di un processo pianificato dalla selezione dello stock fino all'ispezione. In questo articolo imparerai come i produttori controllano la precisione, la sollecitazione, le caratteristiche e la qualità della superficie.
● La lavorazione di precisione inizia con il disegno, le condizioni di servizio e il piano di ispezione. La configurazione della macchina dovrebbe seguire la funzione della parte.
● Le qualità naturale, caricata di carbonio, caricata di vetro, ESD, conduttiva e resistente all'usura si comportano diversamente durante il taglio. La scelta della qualità influisce sulla rigidità, sul flusso di calore, sull'usura dell'utensile e sul movimento dimensionale.
● La maggior parte dei pezzi lavorati in PEEK richiedono sgrossatura e finitura graduali. Questo approccio riduce il rilascio di stress e protegge le tolleranze strette.
● Strumenti affilati, alimentazioni stabili, raffreddamento controllato e dispositivi a bassa distorsione aiutano a prevenire lo scioglimento, le vibrazioni, le crepe o la deflessione delle pareti.
● Pareti sottili, fori profondi, piccole serie di perni, fori stretti e profili di tenuta richiedono percorsi utensile e metodi di ispezione speciali.
● Le misurazioni finali dovrebbero avvenire dopo che la parte ha raggiunto una temperatura stabile. La sola precisione della macchina non garantisce la precisione della parte.
● La lavorazione CNC è adatta a prototipi, sostituzioni e volumi medio-bassi. Supporta inoltre modifiche al design senza costi di stampo.
● Un utile pacchetto di preventivi comprende file CAD, qualità del materiale, quantità, condizioni operative, dimensioni critiche ed esigenze di ispezione.
La lavorazione di precisione del PEEK è una sequenza controllata. Ogni passaggio riduce il rischio prima che le dimensioni finali vengano tagliate.
Gli ingegneri esaminano dimensioni, tolleranze, riferimenti, spessore delle pareti, fori, filettature e finitura superficiale. Studiano anche la temperatura, la pressione, i prodotti chimici, il carico, la velocità, le esigenze elettriche e le regole di pulizia.
La sede di una valvola necessita di una geometria di tenuta controllata. Un dispositivo di prova necessita di posizioni stabili dei fori. Una boccola necessita di un gioco di funzionamento corretto.
I produttori scelgono un grado PEEK in base alle prestazioni e alla lavorabilità. Il PEEK naturale offre tenacità e isolamento bilanciati. Il materiale riempito di carbonio offre maggiore rigidità e resistenza all'usura. Il materiale riempito di vetro supporta parti strutturali rigide. I gradi ESD e conduttivi gestiscono la carica elettrica. I gradi di usura sono adatti al contatto strisciante.

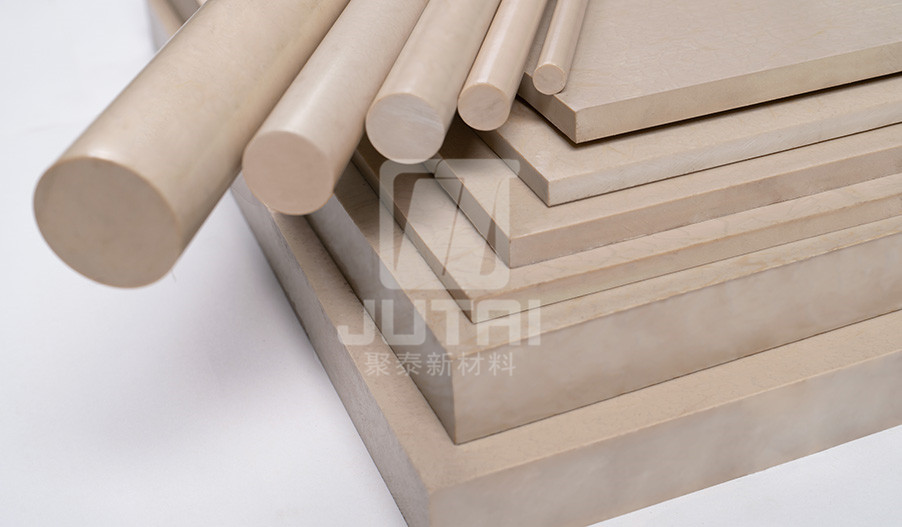

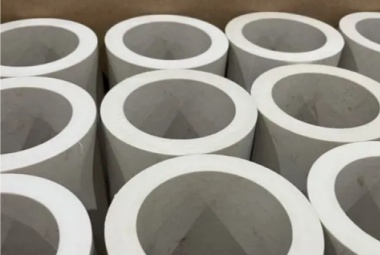

Le aste supportano le parti tornite. I fogli sono adatti a piatti, nidi e infissi. I tubi riducono gli sprechi di anelli, manicotti e parti cave.
Il pezzo grezzo viene controllato per dimensioni, danni superficiali, deformazione e identità del materiale. Il materiale spesso o altamente sollecitato potrebbe richiedere una ricottura prima del taglio importante.
La ricottura aiuta a rilassare lo stress interno. Diventa importante quando la parte presenta pareti irregolari, tasche ampie o tolleranze ristrette.
La sgrossatura rimuove la maggior parte del materiale indesiderato. La tornitura CNC crea caratteristiche rotonde. La fresatura produce facce, tasche, scanalature e profili complessi.
I macchinisti lasciano materiale extra su superfici critiche. Possono rimuovere azioni dai lati opposti per bilanciare lo stress. La rimozione di materiale di grandi dimensioni spesso utilizza diverse fasi. Questo metodo riduce i movimenti improvvisi e protegge la geometria finale.
Queste operazioni possono creare piccoli fori, fori profondi, scanalature, filettature, labbri di tenuta, canali di lubrificazione o tasche di allineamento.
I riferimenti dovrebbero rimanere stabili mentre le funzionalità correlate vengono tagliate. La lavorazione multiasse può ridurre le impostazioni e migliorare le relazioni posizionali. I fori profondi spesso richiedono cicli di perforazione, perforazione graduale e frequente rimozione dei trucioli.
La finitura utilizza tagli più leggeri e forze inferiori. Fori, diametri, facce piane, angoli di tenuta e caratteristiche di posizionamento critici vengono completati dopo il rilascio della sollecitazione grossolana.
Le sezioni sottili o non supportate necessitano di particolare attenzione. L'operatore può ridurre l'impegno dell'utensile, sostenere la parete o suddividere la finitura in più passaggi. La parte dovrebbe raffreddarsi prima di qualsiasi correzione finale.
Le bave vengono rimosse senza arrotondare spigoli importanti. Alcune parti potrebbero richiedere un ciclo finale di distensione.
La pulizia deve corrispondere all'applicazione. I componenti medici e semiconduttori potrebbero richiedere un rigoroso controllo dei residui. Gli ispettori verificano quindi le dimensioni, la qualità della superficie, i registri dei materiali e i requisiti di disegno.
Suggerimento: contrassegnare chiaramente le dimensioni critiche per la funzione, in modo che le risorse di lavorazione e ispezione si concentrino sui rischi prestazionali reali.
Il voto più forte non è sempre il voto migliore. I riempitivi modificano il comportamento di taglio, la durata dell'utensile, la qualità del tagliente, la rigidità e il movimento termico.
Tipo PEEK |
Effetto di lavorazione principale |
Uso comune di precisione |
PEEK naturale |
Caratteristiche pulite e fini e tenacità equilibrata |
Infissi, isolatori, parti di valvole, corpi di prese |
PEEK caricato con carbonio |
Maggiore rigidità, migliore trasferimento di calore, maggiore usura dell'utensile |

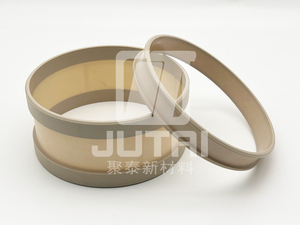

Cuscinetti, boccole, parti portanti |
PEEK riempito di vetro |
Forte rigidità e movimento inferiore, taglio abrasivo |
Telai, supporti, strutture elettriche |
ESD o PEEK conduttivo |
Il controllo elettrico richiede una resistenza verificata |
Utensili per semiconduttori ed elettronica |
PEEK resistente all'usura |
Migliori prestazioni di scorrimento, taglio specifico per qualità |
Guarnizioni, guide, ingranaggi, superfici di appoggio |
Il PEEK naturale spesso funziona bene per fori sottili e caratteristiche delicate. I gradi rinforzati possono mantenere la forma sotto carico, ma le loro fibre aumentano l'abrasione. Gli strumenti affilati e resistenti all'usura diventano più importanti.
I gradi elettrici necessitano di qualcosa di più della semplice ispezione dimensionale. La lavorazione, la pulizia e le condizioni della superficie possono influenzare la resistenza finale.
Nota: confermare le prestazioni del materiale sul componente finito, non solo sul certificato delle materie prime.
Il PEEK si taglia più facilmente di molti metalli, ma necessita comunque di una lavorazione corretta. Gli utensili affilati in metallo duro sono adatti a molti gradi naturali. I gradi con carica abrasiva possono richiedere utensili in carburo rivestito o a base di diamante. I bordi usurati creano calore, finitura scadente e caratteristiche sovradimensionate.
Le velocità e gli avanzamenti dovrebbero formare trucioli puliti. Lo sfregamento aumenta la temperatura e può imbrattare la superficie. Un'alimentazione eccessiva può dividere sezioni sottili o danneggiare i bordi dei fori. Tasche e fori profondi necessitano di un'evacuazione truciolo affidabile.
Il raffreddamento controlla il calore locale. L'aria compressa può rimuovere i trucioli e limitare la contaminazione. I fluidi da taglio compatibili possono migliorare il raffreddamento durante le operazioni impegnative.
I dispositivi devono sostenere la parte senza modificarne la forma. Ganasce morbide, nidi, mandrini, dispositivi a vuoto e supporti sacrificali diffondono la forza di serraggio. Anelli e piastre sottili necessitano di supporto vicino all'area di taglio.
La geometria complessa aumenta il rischio di movimento, accumulo di calore ed errori di misurazione.
Le pareti sottili possono piegarsi sotto la forza di serraggio o di taglio. I macchinisti utilizzano la rimozione graduale, passaggi leggeri, strumenti affilati e supporto ravvicinato. I percorsi utensile bilanciati riducono il rilascio irregolare dello stress. Possono lasciare nervature di supporto temporanee fino alla fine del processo.
I fori profondi intrappolano calore e trucioli. I piccoli trapani possono spostarsi o rompersi. Un foro pilota, la foratura a gradini, i cicli di penetrazione e l'avanzamento controllato migliorano la stabilità. Il ritiro frequente dell'utensile elimina i trucioli e limita il riscaldamento locale.
I modelli di fori densi richiedono una sequenza basata su datum. L'ispezione ottica può controllare piccole caratteristiche senza applicare la forza della sonda.
La plastica può riprendersi leggermente dopo il passaggio dell'utensile. Questa risposta elastica influisce sulla dimensione del foro e sull'adattamento della filettatura.
Le boccole necessitano di gioco, rotondità e concentricità corretti. Le sedi delle valvole necessitano di fori allineati e profili di tenuta. Queste caratteristiche dovrebbero essere lavorate da riferimenti comuni quando possibile.
Le parti di grandi dimensioni necessitano di un supporto rigido e di una temperatura stabile. Una lunga portata dell'utensile può ridurre la precisione. Le macchine multiasse possono limitare il riposizionamento, ma ogni configurazione necessita comunque di una chiara strategia di riferimento.
Il display della posizione di una macchina CNC non dimostra la precisione del pezzo finito. Il PEEK si espande durante il taglio e potrebbe spostarsi una volta rilasciata la pressione di bloccaggio.
Gli ispettori dovrebbero misurare le caratteristiche critiche durante la produzione. I controlli preliminari possono rilevare eventuali derive prima dell'operazione finale. L'ispezione finale dovrebbe avvenire dopo che il componente ha raggiunto una temperatura definita.
Funzionalità diverse richiedono strumenti diversi. Le macchine di misura a coordinate si adattano alle relazioni tra i dati. Gli alesametri controllano i diametri interni. I sistemi ottici aiutano con microfori e reti sottili. I profilometri misurano la struttura superficiale richiesta.
La finitura superficiale deve corrispondere alla funzione. Una faccia di tenuta necessita di una geometria di contatto controllata. Il foro di un cuscinetto necessita di una superficie di scorrimento adeguata. Un dispositivo potrebbe necessitare di riferimenti piatti e ripetibili. Le richieste di finitura non necessarie aggiungono tempo senza migliorare le prestazioni.
I requisiti di precisione provengono dall'ambiente operativo.
Le prese e gli impianti di prova possono contenere fori densi, reti sottili, tasche e elementi di riferimento stabili. Necessitano inoltre di isolamento elettrico o di comportamento statico controllato. La lavorazione a fasi e l'ispezione senza contatto aiutano a proteggere la geometria fine.

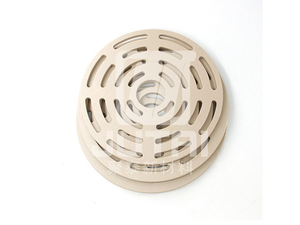

Le sedi delle valvole richiedono angoli di tenuta, scanalature, spessore delle pareti e concentricità accurati. La selezione del materiale dipende dalla pressione, dalla chimica del fluido, dalla temperatura, dalle particelle, dalla velocità del ciclo e dalle superfici di accoppiamento. Un grado rinforzato può resistere alla deformazione ma ridurre la conformità della tenuta.

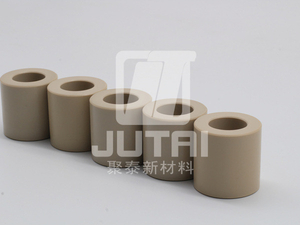

Le boccole necessitano di dimensioni del foro, gioco di esercizio, rotondità e geometria della flangia controllati. La scelta della qualità dipende dal carico, dalla velocità, dalla lubrificazione, dalla finitura dell'albero e dalla temperatura. I progettisti devono consentire l'espansione termica anziché copiare gli spazi metallici.
Le apparecchiature mediche possono essere esposte a vapore, prodotti chimici per la pulizia e maneggiamenti ripetuti. Le parti aerospaziali necessitano di massa ridotta e prestazioni stabili alle alte temperature. I componenti energetici possono essere sottoposti a pressione, sostanze chimiche, usura o idrolisi.
Ogni campo ha anche le proprie esigenze di pulizia, documentazione e convalida.
La lavorazione CNC funziona bene per prototipi, pezzi di ricambio e produzione medio-bassa. Evita i costi dello stampo e supporta rapide modifiche alla progettazione. Fori, tasche e filettature complessi possono essere prodotti direttamente da barre, lamiere o tubi.
Lo stampaggio a iniezione può adattarsi a progetti stabili ad alto volume. Tuttavia, richiede attrezzature, sviluppo del processo e controllo del restringimento. La lavorazione rimane utile durante la convalida del progetto o quando la domanda annuale rimane limitata.
Un fornitore qualificato deve comprendere i gradi PEEK, la ricottura, la tornitura, la fresatura, la foratura, la filettatura, le pareti sottili e il lavoro multiasse.
Una richiesta di preventivo completa dovrebbe includere:
● Disegni 2D e file 3D
● Grado PEEK e preferenza stock richiesti
● Prototipo e quantità di produzione
● Dimensioni critiche e struttura di riferimento
● Finitura superficiale e requisiti di ispezione
● Temperatura, pressione, sostanze chimiche e carichi
● Esigenze di pulizia, ESD o normative
Suggerimento: richiedere un feedback sulla producibilità prima di congelare il disegno, in particolare per pareti sottili e fori profondi.
Jutai combina la conoscenza dei materiali PEEK, la lavorazione CNC di precisione, l'ispezione e il supporto alla produzione personalizzata. Le sue opzioni naturali, rinforzate, elettriche e incentrate sull'usura servono parti esigenti. L'attenta selezione della qualità, il taglio graduale, il controllo del calore, gli impianti stabili e l'ispezione finale creano un valore affidabile. Questi servizi supportano prototipi, componenti sostitutivi e produzione ripetuta in settori avanzati.
R: Le parti lavorate in PEEK sono componenti di precisione tagliati da barre, fogli o tubi.
R: Le parti lavorate in PEEK utilizzano tornitura, fresatura, foratura, finitura e ispezione CNC.
R: Riduce stress, fessurazioni, deformazioni e movimenti dimensionali.
R: I pezzi lavorati in PEEK costano di più quando le tolleranze o le esigenze di ispezione aumentano.
R: La lavorazione si adatta ai prototipi. Lo stampaggio si adatta a volumi elevati e stabili.
R: Il serraggio, il taglio del calore e lo stress rilasciato possono spostarli.
