كيف يتم تصنيع أجزاء PEEK للتطبيقات الدقيقة؟

لا يزال من الممكن أن تنتج المادة القوية مكونًا ضعيفًا. قد يؤدي سوء التحكم في الحرارة أو التثبيت أو الأدوات إلى إتلاف الأبعاد الضيقة. تحتاج الأجزاء المصنعة من PEEK إلى عملية مخططة بدءًا من اختيار المخزون وحتى الفحص. ستتعرف في هذه المقالة على كيفية تحكم الشركات المصنعة في الدقة والضغط والميزات وجودة السطح.

الوجبات السريعة الرئيسية

●  تبدأ المعالجة الدقيقة بالرسم وشروط الخدمة وخطة الفحص. يجب أن يتبع إعداد الجهاز وظيفة الجزء.

●  تتصرف الدرجات الطبيعية، والمملوءة بالكربون، والمملوءة بالزجاج، وESD، والموصلة، والمقاومة للتآكل بشكل مختلف أثناء القطع. يؤثر اختيار الدرجة على الصلابة، وتدفق الحرارة، وتآكل الأدوات، وحركة الأبعاد.

●  تتطلب معظم الأجزاء المصنعة آليًا من PEEK عملية تخشين وتشطيب مرحلية. هذا النهج يقلل من إطلاق الضغط ويحمي التحمل الوثيق.

●  تساعد الأدوات الحادة والتغذية المستقرة والتبريد المتحكم فيه والتركيبات منخفضة التشويه على منع الذوبان أو الثرثرة أو التشقق أو انحراف الجدار.

●  تحتاج الجدران الرقيقة، والثقوب العميقة، ومصفوفات المسامير الصغيرة، والتجويف الضيق، ومقاطع الختم إلى مسارات أدوات خاصة وطرق فحص.

●  يجب إجراء القياسات النهائية بعد وصول الجزء إلى درجة حرارة ثابتة. دقة الماكينة وحدها لا تضمن دقة الأجزاء.

●  تناسب الآلات CNC النماذج الأولية والبدائل والأحجام المنخفضة إلى المتوسطة. كما أنه يدعم تغييرات التصميم دون تكاليف العفن.

●  تتضمن حزمة عروض الأسعار المفيدة ملفات CAD ودرجة المواد والكميات وظروف التشغيل والأبعاد الحرجة واحتياجات الفحص.



كيف يتم إنتاج الأجزاء الآلية من PEEK؟

إن المعالجة الدقيقة لـ PEEK عبارة عن تسلسل يتم التحكم فيه. تقلل كل خطوة من المخاطر قبل قطع الأبعاد النهائية.

قم بمراجعة الرسم وظروف التشغيل

يقوم المهندسون بمراجعة الأبعاد والتفاوتات ومسندات الإسناد وسمك الجدار والثقوب والخيوط وتشطيب السطح. كما يقومون بدراسة درجة الحرارة والضغط والمواد الكيميائية والحمل والسرعة والاحتياجات الكهربائية وقواعد التنظيف.

يحتاج مقعد الصمام إلى هندسة إغلاق محكمة. تحتاج أداة الاختبار إلى مواضع ثقب ثابتة. تحتاج البطانة إلى تصريح تشغيل صحيح.

حدد نموذج الدرجة والمخزون

يختار المصنعون درجة PEEK بناءً على الأداء وقابلية التشغيل الآلي. توفر نظرة خاطفة طبيعية صلابة وعزلًا متوازنين. توفر المادة المملوءة بالكربون صلابة أكبر ومقاومة للتآكل. تدعم المواد المملوءة بالزجاج الأجزاء الهيكلية الصلبة. ESD والدرجات الموصلة تدير الشحنة الكهربائية. ارتداء درجات تناسب الاتصال المنزلق.

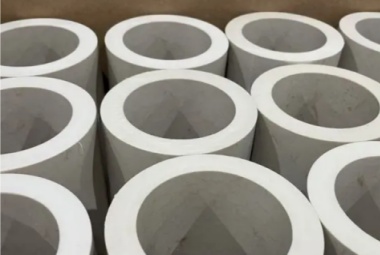

تدعم القضبان الأجزاء المحولة. تناسب الصفائح الألواح والأعشاش والتركيبات. تقلل الأنابيب من هدر الحلقات والأكمام والأجزاء المجوفة.

إعداد واستقرار الفراغ

يتم فحص الفراغ للتأكد من حجمه، وتلف السطح، والصفحة الملتوية، والهوية المادية. قد يحتاج المخزون السميك أو شديد الضغط إلى التلدين قبل القطع الرئيسي.

التلدين يساعد على تخفيف التوتر الداخلي. يصبح الأمر مهمًا عندما يكون للجزء جدران غير مستوية، أو جيوب كبيرة، أو تفاوتات ضيقة.

آلة خشنة الشكل الرئيسي

التخشين يزيل معظم المواد غير المرغوب فيها. تحول CNC يخلق ميزات مستديرة. ينتج الطحن وجوهًا وجيوبًا وفتحات وملامح معقدة.

يترك الميكانيكيون موادًا إضافية على الأسطح الحرجة. قد يقومون بإزالة المخزون من الجوانب المتعارضة لموازنة التوتر. غالبًا ما تستخدم عملية إزالة المواد الكبيرة عدة مراحل. تقلل هذه الطريقة من الحركة المفاجئة وتحمي الشكل الهندسي النهائي.

فتحات الآلة والأخاديد والخيوط

قد تؤدي هذه العمليات إلى إنشاء ثقوب صغيرة أو تجاويف عميقة أو أخاديد أو خيوط أو شفاه مانعة للتسرب أو قنوات تشحيم أو جيوب محاذاة.

يجب أن تظل المسندات مستقرة أثناء قطع الميزات ذات الصلة. يمكن للتصنيع متعدد المحاور أن يقلل من الإعدادات ويحسن العلاقات الموضعية. غالبًا ما تحتاج الثقوب العميقة إلى دورات نقر، وحفر على مراحل، وإزالة متكررة للرقائق.

إنهاء الأبعاد الحرجة

يستخدم التشطيب قطعًا أخف وقوى أقل. يتم الانتهاء من التجاويف الحرجة والأقطار والأوجه المسطحة وزوايا الختم وميزات تحديد الموقع بعد تحرير الضغط الخام.

تحتاج الأقسام الرقيقة أو غير المدعومة إلى رعاية إضافية. قد يقلل الميكانيكي من مشاركة الأداة، أو يدعم الجدار، أو يقسم التشطيب إلى عدة تمريرات. يجب أن يبرد الجزء قبل أي تصحيح نهائي.

إزالة الأزيز والتنظيف والفحص

تتم إزالة النتوءات دون تقريب الحواف المهمة. قد تحتاج بعض الأجزاء إلى دورة نهائية لتخفيف الضغط.

يجب أن يتطابق التنظيف مع التطبيق. قد تحتاج المكونات الطبية وأشباه الموصلات إلى مراقبة صارمة للبقايا. ثم يقوم المفتشون بالتحقق من الأبعاد وجودة السطح وسجلات المواد ومتطلبات الرسم.

نصيحة: حدد الأبعاد المهمة للوظيفة بوضوح، بحيث تركز موارد التشغيل الآلي والفحص على مخاطر الأداء الحقيقية.



كيف يؤثر اختيار المواد على الآلات الدقيقة

أقوى درجة ليست دائما أفضل درجة. تعمل الحشوات على تغيير سلوك القطع، وعمر الأداة، وجودة الحافة، والصلابة، والحركة الحرارية.

غالبًا ما تعمل النظرة الخاطفة الطبيعية بشكل جيد مع الثقوب الدقيقة والميزات الدقيقة. يمكن أن تحافظ الدرجات المقواة على شكلها تحت الحمل، إلا أن أليافها تزيد من التآكل. أصبحت الأدوات الحادة المقاومة للتآكل أكثر أهمية.

تحتاج الدرجات الكهربائية إلى أكثر من فحص الأبعاد. قد تؤثر المعالجة والتنظيف وحالة السطح على المقاومة النهائية.

ملاحظة: تأكد من أداء المواد على المكون النهائي، وليس فقط على شهادة المخزون الخام.



الأدوات والتبريد وعقد العمل

تعمل تقنية PEEK على القطع بسهولة أكبر من العديد من المعادن، ولكنها لا تزال بحاجة إلى الأدوات الصحيحة. أدوات كربيد حادة تناسب العديد من الدرجات الطبيعية. قد تتطلب الدرجات المملوءة بالمواد الكاشطة أدوات كربيد مطلية أو أدوات قائمة على الماس. تخلق الحواف البالية حرارة وتشطيبًا سيئًا وميزات كبيرة الحجم.

يجب أن تشكل السرعات والأعلاف شرائح نظيفة. يؤدي الفرك إلى رفع درجة الحرارة وقد يؤدي إلى تشويه السطح. يمكن أن يؤدي الإفراط في التغذية إلى تقسيم المقاطع الرقيقة أو إتلاف حواف الثقب. تحتاج الجيوب والثقوب العميقة إلى إخلاء موثوق للرقاقة.

يتحكم التبريد في الحرارة المحلية. يمكن للهواء المضغوط إزالة الرقائق والحد من التلوث. قد تعمل سوائل القطع المتوافقة على تحسين التبريد أثناء العمليات الصعبة.

يجب أن تثبت التركيبات الجزء دون تغيير شكله. تعمل الفكوك الناعمة والأعشاش والمغزلات وتركيبات الفراغ والدعامات المضحية على نشر قوة التثبيت. تحتاج الحلقات والألواح الرفيعة إلى الدعم بالقرب من منطقة القطع.



كيف يتم تشكيل ميزات النظرة الخاطفة الصعبة؟

تزيد الهندسة المعقدة من خطر الحركة وتراكم الحرارة وخطأ القياس.

جدران رقيقة

يمكن أن تنحني الجدران الرقيقة تحت قوة التثبيت أو القطع. يستخدم الميكانيكيون الإزالة المرحلية، والتمريرات الضوئية، والأدوات الحادة، والدعم القريب. تعمل مسارات الأدوات المتوازنة على تقليل إطلاق الضغط بشكل غير متساوٍ. قد يتركون أضلاع الدعم المؤقتة حتى وقت متأخر من العملية.

الثقوب العميقة والثقوب الصغيرة

الثقوب العميقة تحبس الحرارة والرقائق. التدريبات الصغيرة يمكن أن تتجول أو تنكسر. تعمل الفتحة التجريبية والحفر المتدرج ودورات النقر والتغذية المتحكم فيها على تحسين الاستقرار. يؤدي السحب المتكرر للأداة إلى إزالة الرقائق والحد من التسخين المحلي.

تحتاج أنماط الثقوب الكثيفة إلى تسلسل قائم على مسند الإسناد. يمكن للفحص البصري التحقق من الميزات الصغيرة دون استخدام قوة المسبار.

المسام الضيقة والخيوط والميزات متحدة المركز

يمكن أن يتعافى البلاستيك قليلاً بعد مرور الأداة. تؤثر هذه الاستجابة المرنة على حجم التجويف وملاءمة الخيط.

تحتاج البطانات إلى الخلوص الصحيح والاستدارة والتركيز. تحتاج مقاعد الصمام إلى تجاويف متوازية وجوانب مانعة للتسرب. وينبغي تشكيل هذه الميزات من المسندات المشتركة كلما أمكن ذلك.

مكونات كبيرة أو متعددة المحاور

تحتاج الأجزاء الكبيرة إلى دعم قوي ودرجة حرارة ثابتة. قد يؤدي الوصول إلى الأداة لفترة طويلة إلى تقليل الدقة. يمكن للآلات متعددة المحاور أن تحد من إعادة التموضع، لكن كل إعداد لا يزال بحاجة إلى استراتيجية مرجعية واضحة.



كيف يتم التحقق من التفاوتات وجودة السطح؟

لا يثبت عرض موضع ماكينة CNC دقة الجزء النهائي. تتوسع نظرة خاطفة أثناء القطع وقد تتحرك بعد تحرير ضغط التثبيت.

يجب على المفتشين قياس الميزات الهامة أثناء الإنتاج. يمكن للفحوصات المبكرة أن تكتشف الانجراف قبل العملية النهائية. يجب أن يتم الفحص النهائي بعد وصول المكون إلى درجة حرارة محددة.

الميزات المختلفة تحتاج إلى أدوات مختلفة. آلات قياس الإحداثيات تناسب علاقات الإسناد. تقوم مقاييس التجويف بفحص الأقطار الداخلية. تساعد الأنظمة البصرية في التعامل مع الثقوب الدقيقة والشبكات الرقيقة. تقيس ملفات التعريف نسيج السطح المطلوب.

يجب أن يتطابق تشطيب السطح مع الوظيفة. يحتاج وجه الختم إلى هندسة اتصال يمكن التحكم فيها. يحتاج التجويف المحمل إلى سطح تشغيل مناسب. قد تحتاج التركيبة إلى بيانات مسطحة وقابلة للتكرار. تضيف متطلبات الإنهاء غير الضرورية وقتًا دون تحسين الأداء.



كيف تتغير استراتيجية التصنيع حسب التطبيق

متطلبات الدقة تأتي من بيئة التشغيل.

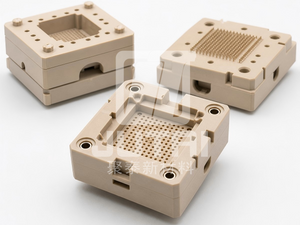

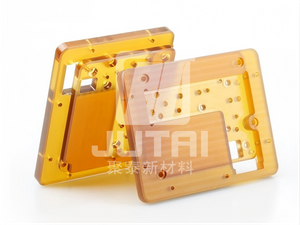

أجهزة اختبار أشباه الموصلات

قد تحتوي مقابس وتركيبات الاختبار على ثقوب كثيفة وشبكات رفيعة وجيوب وميزات مرجعية مستقرة. كما أنها تحتاج إلى عزل كهربائي أو سلوك ثابت يمكن التحكم فيه. تساعد المعالجة المرحلية والفحص بدون تلامس على حماية الأشكال الهندسية الدقيقة.

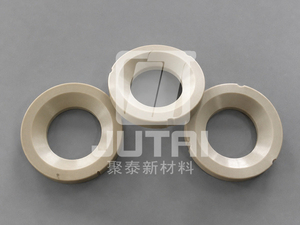

أجزاء الصمامات والتحكم في السوائل

تتطلب مقاعد الصمام زوايا إغلاق دقيقة، وأخاديد، وسمك الجدار، والتركيز. يعتمد اختيار المواد على الضغط وكيمياء السوائل ودرجة الحرارة والجزيئات ومعدل الدورة وأسطح التزاوج. قد تقاوم الدرجة المعززة التشوه ولكنها تقلل من توافق الختم.

البطانات ومكونات التآكل

تحتاج البطانات إلى التحكم في حجم التجويف، وخلوص التشغيل، والاستدارة، وهندسة الحافة. يعتمد اختيار الدرجة على الحمل، والسرعة، والتشحيم، وتشطيب العمود، ودرجة الحرارة. يجب أن يسمح المصممون بالتمدد الحراري بدلاً من نسخ الخلوصات المعدنية.

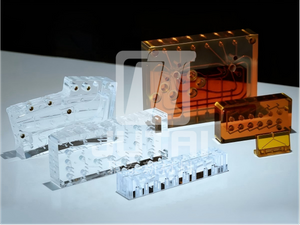

الأجزاء الطبية والفضاءية والطاقة

قد تواجه التركيبات الطبية البخار ومواد التنظيف الكيميائية والتعامل المتكرر. تحتاج أجزاء الفضاء الجوي إلى كتلة منخفضة وأداء مستقر في درجات الحرارة العالية. قد تواجه مكونات الطاقة الضغط أو المواد الكيميائية أو التآكل أو التحلل المائي.

يحتوي كل حقل أيضًا على احتياجات النظافة والتوثيق والتحقق الخاصة به.



من النموذج الأولي إلى الإنتاج

تعمل الآلات CNC بشكل جيد مع النماذج الأولية وقطع الغيار والإنتاج المنخفض إلى المتوسط. إنه يتجنب تكاليف العفن ويدعم تغييرات التصميم السريعة. يمكن إنتاج الثقوب والجيوب والخيوط المعقدة مباشرة من القضيب أو الورقة أو الأنبوب.

قد يتناسب قولبة الحقن مع التصميمات المستقرة ذات الحجم الكبير. ومع ذلك، فهو يتطلب الأدوات، وتطوير العمليات، والتحكم في الانكماش. تظل المعالجة الآلية مفيدة أثناء التحقق من صحة التصميم أو عندما يظل الطلب السنوي محدودًا.

يجب أن يفهم المورد المؤهل درجات PEEK، والتليين، والخراطة، والطحن، والحفر، واللولبة، والجدران الرقيقة، والأعمال متعددة المحاور.

يجب أن يتضمن طلب عرض الأسعار الكامل ما يلي:

●  رسومات ثنائية الأبعاد وملفات ثلاثية الأبعاد

●  درجة نظرة خاطفة المطلوبة وتفضيل المخزون

●  النموذج الأولي وكميات الإنتاج

●  الأبعاد الحرجة وهيكل المسند

●  الانتهاء من السطح ومتطلبات التفتيش

●  درجة الحرارة والضغط والمواد الكيميائية والأحمال

●  التنظيف، ESD، أو الاحتياجات التنظيمية

نصيحة: اطلب تعليقات حول قابلية التصنيع قبل تجميد الرسم، خاصة بالنسبة للجدران الرقيقة والثقوب العميقة.



خاتمة

تجمع Jutai بين المعرفة المادية لـ PEEK والتصنيع باستخدام الحاسب الآلي الدقيق والفحص ودعم الإنتاج المخصص. إن خياراتها الطبيعية والمعززة والكهربائية والتي تركز على التآكل تخدم الأجزاء المطلوبة. يؤدي الاختيار الدقيق للدرجات، والقطع المرحلي، والتحكم في الحرارة، والتركيبات المستقرة، والفحص النهائي إلى خلق قيمة موثوقة. تدعم هذه الخدمات النماذج الأولية والمكونات البديلة والإنتاج المتكرر عبر الصناعات المتقدمة.



الأسئلة الشائعة

س: ما هي أجزاء تشكيله نظرة خاطفة؟

ج: الأجزاء المُشكَّلة من PEEK هي مكونات دقيقة مقطوعة من قضيب أو لوح أو أنبوب.

س: كيف يتم تصنيع الأجزاء الآلية PEEK؟

ج: تستخدم الأجزاء الآلية PEEK الخراطة والطحن والحفر والتشطيب والفحص باستخدام الحاسب الآلي.

س: لماذا يتم استخدام الصلب؟

ج: إنه يقلل من الإجهاد والتشقق والاعوجاج وحركة الأبعاد.

س: هل الأجزاء المصنعة من PEEK باهظة الثمن؟

ج: تكلف الأجزاء المصنعة من PEEK أكثر عند زيادة التفاوتات أو احتياجات الفحص.

س: هل التصنيع أفضل من التشكيل؟

ج: تناسب الآلات النماذج الأولية. صب يناسب كميات كبيرة مستقرة.

س: لماذا تتشوه جدران النظرة الخاطفة الرقيقة؟

ج: يمكن أن يؤدي التثبيت وقطع الحرارة والضغط المتحرر إلى تحريكها.
