Sellado resistente a bajas temperaturas CT200

Disponibilidad:

Cantidad:

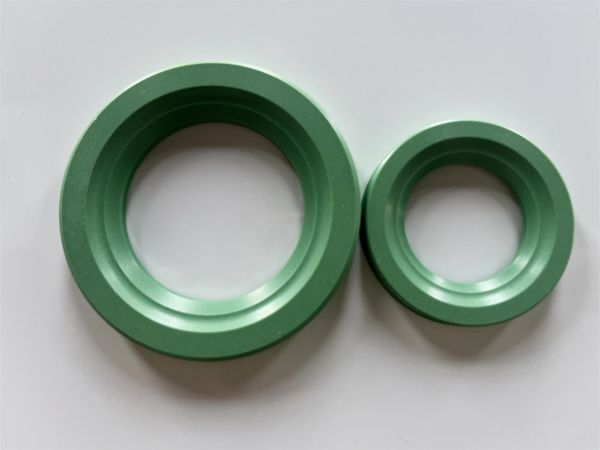

El anillo de sellado JUTAI CT200 resistente a bajas temperaturas es un componente de sellado de alto rendimiento fabricado con un material PEEK especialmente modificado conocido como CT200 (termoplástico resistente al frío 200). Está diseñado específicamente para entornos de temperaturas extremadamente bajas (hasta -196 °C) y mantiene excelentes propiedades mecánicas y de sellado en condiciones adversas como temperaturas criogénicas, alta presión y exposición a productos químicos.
Preguntar Añadir a la cesta

1. Descripción general del producto

El anillo de sellado criogénico de PEEK CT200 es un componente de sellado de alto rendimiento fabricado con CT200, un material especializado de polieteretercetona (PEEK) resistente a bajas temperaturas. Diseñado para entornos criogénicos extremos (p. ej., nitrógeno líquido, oxígeno líquido, hidrógeno líquido), se utiliza ampliamente en aplicaciones industriales, energéticas, aeroespaciales y de investigación científica exigentes.

2. Propiedades del material del núcleo (CT200 PEEK)

Rango de temperatura: -196 °C (nitrógeno líquido) a +250 °C, con estabilidad de servicio a largo plazo entre -160 °C y +230 °C

Dureza criogénica: Mantiene la elasticidad y flexibilidad en temperaturas ultrabajas, evitando problemas de fragilidad comunes en sellos de caucho o PTFE.

Baja permeabilidad: permeabilidad a los gases excepcionalmente baja (H₂, He, N₂), lo que garantiza una fiabilidad de sellado a largo plazo.

Inercia química: resistente a ácidos fuertes, álcalis, disolventes orgánicos y medios criogénicos (p. ej., oxígeno líquido, hidrógeno líquido)

Resistencia mecánica: Alta resistencia a la tracción (>80 MPa a -100 °C) y resistencia al desgaste, incluso en condiciones criogénicas.

3. Ventajas clave

Rendimiento a temperaturas ultrabajas: sellado confiable a -196 °C, ideal para GNL, hidrógeno líquido y otras condiciones extremas.

Baja fricción y resistencia al desgaste: Coeficiente de fricción (0,2–0,3), valor PV >3,0 MPa·m/s (a -100 °C)

Deformación mínima por flujo en frío: conjunto de compresión <15% (ASTM D395)

Vida útil extendida: vida útil entre 3 y 5 veces mayor en comparación con los sellos metálicos o de PTFE

Ligero: Densidad de 1,3 g/cm³, lo que lo hace superior a los sellos de metal pesado para equipos aeroespaciales y de precisión.

4. Pautas de selección y uso

Condiciones de funcionamiento:

Adecuado para sellado estático/dinámico (movimiento giratorio/alternativo)

Máx. recomendado. presión: ≤20 MPa (diseños personalizados disponibles para presiones más altas)

Optimización de la instalación:

Para piezas metálicas acopladas, mantenga un gradiente térmico <150 K para evitar tensiones.

Se recomienda el tratamiento de superficie con plasma para una mejor adhesión.

Certificaciones: Cumple con ISO 15848, ASTM D7216 para rendimiento de sellado criogénico

Conclusión

El anillo de sellado criogénico de PEEK CT200 es una solución avanzada para entornos de temperaturas extremadamente bajas, que combina un diseño liviano, mayor durabilidad y un rendimiento de sellado superior. Sirve como un reemplazo de alta gama para los sellos metálicos o de PTFE tradicionales en las industrias energética, aeroespacial, de semiconductores y otras industrias críticas. Las especificaciones personalizadas (por ejemplo, dimensiones, grados conductores/aislantes) están disponibles a pedido con parámetros operativos detallados.

1. Descripción general de los materiales

Propiedad	CT200 PEEK	PCTFE (Policlorotrifluoroetileno)
Nombre químico	polieteretercetona	Policlorotrifluoroetileno
Tipo de material	Termoplástico semicristalino de alto rendimiento.	Fluoropolímero semicristalino
Modificaciones clave	Mejorado criogénicamente	Inercia criogénica/química nativa

2. Comparación de desempeño clave

(1) Propiedades mecánicas

Parámetro	CT200 PEEK	PCTFE
Resistencia a la tracción (23°C)	90-100MPa	35-45MPa
Alargamiento en rotura	30-50%	100-250%
Módulo de flexión	3,5-4,0 GPa	1,2-1,5 GPa
Resistencia al impacto (Izod)	80-100 J/m	Sin descanso (sin muescas)

Conclusión :

CT200 ofrece mayor resistencia mecánica , ideal para componentes de alta carga.
PCTFE exhibe tenacidad y resistencia al impacto superiores.

(2)

Parámetro de propiedades térmicas	CT200 PEEK	PCTFE
Punto de fusión	334ºC	210-215°C
Temperatura de servicio continuo	-196°C a +250°C	-200°C a +150°C
HDT a 1,82 MPa	160°C	75°C
Conductividad térmica	0,25 W/m·K	0,13 W/m·K

Conclusión :

CT200 sobresale en resistencia a altas temperaturas (aplicaciones >200°C).
El PCTFE funciona mejor en estabilidad ultracriogénica (control de deformación <-150 °C).

(3) Resistencia química

media	CT200 PEEK	PCTFE
Ácidos fuertes (p. ej., H₂SO₄ concentrado)	Resistente (≤60°C)	Totalmente resistente
Bases fuertes (p. ej., NaOH al 50%)	Resistente (≤100°C)	Resistente (≤80°C)
Disolventes orgánicos (p. ej., acetona)	Hinchazón parcial	Totalmente resistente
Compatibilidad LOX/LH₂	Excelente	Excelente

Conclusión :

El PCTFE tiene una completa inercia química (especialmente frente a disolventes).
CT200 proporciona una resistencia equilibrada a ácidos y álcalis..

(4) de fricción y desgaste

Parámetro	CT200 PEEK	PCTFE
Coeficiente de fricción (frente al acero)	0,2-0,3	0,3-0,4
Límite de PV (seco)	3,0 MPa·m/s	0,1 MPa·m/s

Conclusión :

CT200 es más resistente al desgaste y adecuado para sellos dinámicos.
PCTFE requiere lubricación para aplicaciones de alto PV.

3. Aplicaciones típicas

Industria	CT200 Aplicaciones PEEK	Aplicaciones PCTFE
Energía	Sellos de válvula de alta presión de GNL	Diafragmas de bomba de oxígeno líquido.
Aeroespacial	Sellos de brida de línea de combustible para cohetes	Aislamiento criogénico del sensor
Químico	Sellos de bomba de transferencia de ácido	Revestimientos de válvulas de cloro
Semiconductor	Componentes del equipo de grabado de obleas	Revestimientos de tanques de productos químicos ultrapuros

4. Directrices de selección

Elija CT200 PEEK cuando necesite :
✓ Rendimiento simultáneo a temperaturas ultrabajas y altas (>200°C)
✓ Alta resistencia mecánica + resistencia al desgaste
✓ Fabricación de piezas complejas
Elija PCTFE cuando necesite :
✓ Inercia química extrema (p. ej., oxidantes fuertes)
✓ Sellos estáticos ultracriogénicos (<-150 °C)
✓ Piezas resistentes a la corrosión sensibles a los costos
