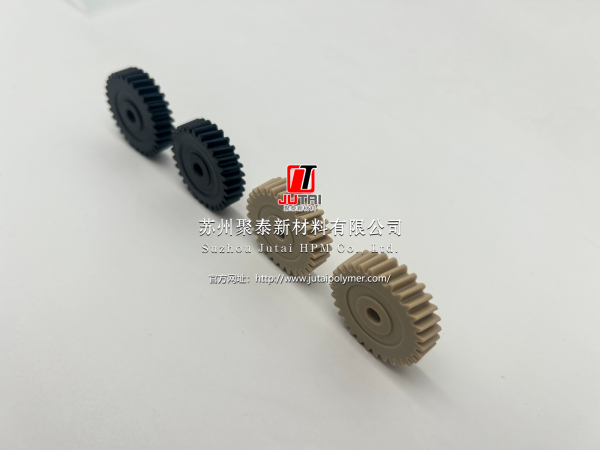

PEEK CF30. Шестерни, изготовленные из материала PEEK, армированного углеродным волокном (PEEK-CF), имеют ряд преимуществ по сравнению с шестернями из чистого PEEK:

1, более высокая прочность и жесткость:

Углеродное волокно имеет чрезвычайно высокую прочность и модуль упругости. При добавлении в PEEK он значительно повышает прочность и жесткость шестерни. Это позволяет шестерням PEEK-CF выдерживать более высокие нагрузки и противостоять деформации в условиях высоких нагрузок, обеспечивая точность и стабильность передачи, одновременно продлевая срок службы шестерни. Например, в некоторых промышленных трансмиссионных системах шестерни PEEK-CF могут выдерживать более высокий крутящий момент, чем шестерни из чистого PEEK, что делает их пригодными для более суровых условий эксплуатации.

2. Улучшенная износостойкость:

Высокая твердость углеродного волокна и превосходная износостойкость повышают износостойкость материала PEEK. В результате шестерни PEEK-CF испытывают меньший износ поверхностей зубьев во время длительной эксплуатации, сохраняя лучшую точность профиля зубьев и стабильную эффективность передачи. Это делает их особенно подходящими для систем зубчатых передач, требующих частых запусков, остановок и работы на высоких скоростях.

3, более низкий коэффициент теплового расширения:

Углеродное волокно имеет низкий коэффициент теплового расширения. В сочетании с PEEK он значительно снижает коэффициент теплового расширения шестерни. Это обеспечивает лучшую стабильность размеров при различных температурных условиях, сводя к минимуму деформацию и потерю точности зацепления из-за изменений температуры. Например, в прецизионных инструментах, чувствительных к изменениям температуры, шестерни PEEK-CF могут повысить стабильность и надежность.

4, более высокая теплопроводность:

Углеродное волокно обладает хорошей теплопроводностью, что помогает более эффективно рассеивать тепло в материале PEEK. В результате шестерни PEEK-CF могут лучше рассеивать тепло во время работы, снижая рабочие температуры и предотвращая ухудшение характеристик материала и отказ смазки, вызванный высокими температурами. Это повышает эффективность трансмиссии и продлевает срок службы шестерен, особенно в высокоскоростных зубчатых системах с высокими нагрузками.

5, превосходная устойчивость к усталости:

Добавление углеродного волокна улучшает общие характеристики материала, обеспечивая шестерням PEEK-CF лучшую усталостную прочность, чем шестерням из чистого PEEK. При длительной циклической нагрузке шестерни PEEK-CF менее склонны к усталостным трещинам и повреждениям, обеспечивая надежность и стабильность в течение длительных периодов эксплуатации. Это снижает затраты на техническое обслуживание и время простоя.

Шестерни PEEK (полиэфирэфиркетон) и шестерни, армированные углеродным волокном PEEK (PEEK-CF), широко используются в различных отраслях промышленности благодаря своим превосходным свойствам, таким как высокая прочность, устойчивость к высоким температурам и самосмазывание. Однако характеристики их материала и высокие требования к точности создают ряд проблем при механической обработке. Ниже приведены основные трудности обработки:

1. Проблемы, связанные со свойствами материала

Высокая ударная вязкость и твердость PEEK: PEEK и его варианты, армированные углеродным волокном, обладают высокой прочностью и твердостью, что может привести к образованию заусенцев или деформации материала во время механической обработки.

Абразивная природа углеродного волокна. Углеродные волокна в PEEK-CF вызывают значительный износ режущих инструментов, увеличивая износ инструментов и затраты на обработку.

2. Требования высокой точности

Строгие допуски на размеры. Ключевые размеры зубчатых колес, такие как профили зубьев и диаметры отверстий, должны контролироваться с точностью до микрона (например, ±0,005 мм), что предъявляет высокие требования к обрабатывающему оборудованию и процессам.

Сложная геометрия. Конструкции зубьев шестерен, особенно косозубых или спиральных шестерен, сложны и требуют высокоточных станков с ЧПУ и специализированных инструментов.

3. Требования к качеству поверхности

Высококачественная обработка поверхности. Поверхности зубчатых передач должны быть обработаны с высокой степенью чистоты (обычно Ra < 0,2 мкм) для снижения трения и износа.

Сложность удаления заусенцев: материалы PEEK имеют тенденцию образовывать заусенцы после механической обработки, особенно в грубых и сложных конструкциях, что делает удаление заусенцев сложным и трудоемким процессом.

4. Контроль термической деформации

Термическая чувствительность PEEK. Материалы PEEK склонны к термической деформации из-за нагрева при резке во время механической обработки, что влияет на точность размеров и стабильность формы.

Требования к охлаждению: Обработка требует строгого контроля температуры резания и условий охлаждения во избежание перегрева, который может ухудшить характеристики материала.

5. Выбор и износ инструмента.

Высокие требования к инструментальному материалу. Для обработки PEEK и PEEK-CF требуются инструменты с высокой твердостью и износостойкостью, например, инструменты с алмазным покрытием или твердосплавные инструменты.

Быстрый износ инструмента. Добавление углеродных волокон ускоряет износ инструмента, увеличивая затраты и время обработки.

6. Контроль чистоты

Высокие стандарты чистоты. В таких отраслях, как медицина и полупроводниковая промышленность, шестерни должны соответствовать высоким стандартам чистоты, что требует предотвращения попадания масла, пыли и других загрязнений во время обработки.

Требования к постобработке: после обработки требуется строгая очистка и упаковка, чтобы обеспечить чистоту продукта.

7. Проблемы ориентации волокон в PEEK-CF.

Неравномерное распределение волокон. Углеродные волокна в PEEK-CF могут распределяться неравномерно во время литья под давлением или механической обработки, что влияет на механические свойства шестерен.

Поломка волокон. Углеродные волокна склонны к поломке во время обработки, что приводит к снижению качества поверхности и потере производительности.

8. Проблемы литья под давлением (для сложных шестерен)

Сложная конструкция пресс-формы. Для литья под давлением PEEK и PEEK-CF требуются высокоточные пресс-формы, а конструкция пресс-формы должна учитывать усадку материала и ориентацию волокон.

Контроль процесса: во время литья под давлением необходимо строго контролировать температуру, давление и скорость охлаждения, чтобы избежать таких дефектов, как пузырьки и усадочные поры.
