Che cos'è il PEEK ad altissima purezza (UHP)?

Negli ultimi anni, spinto dalla rapida crescita di semiconduttori, nuova energia, scienze della vita, strumenti analitici e sistemi di fluidi ad elevata purezza, il PEEK ad altissima purezza (abbreviato come UHP PEEK) è diventato un tema caldo in tutti i settori.

Molte persone credono semplicemente che UHP PEEK si riferisca a materiali con:

• Basso contenuto di metalli

• Nessun additivo

• Materie prime più pure

Tuttavia, i principali produttori globali hanno una comprensione molto più completa del PEEK UHP.

Per le industrie manifatturiere avanzate, i materiali devono offrire eccellenti proprietà meccaniche, resistenza al calore e resistenza chimica. Ancora più importante, il materiale stesso non deve fungere da fonte di contaminazione.

Il nucleo di UHP PEEK: controllo della contaminazione piuttosto che miglioramento delle prestazioni

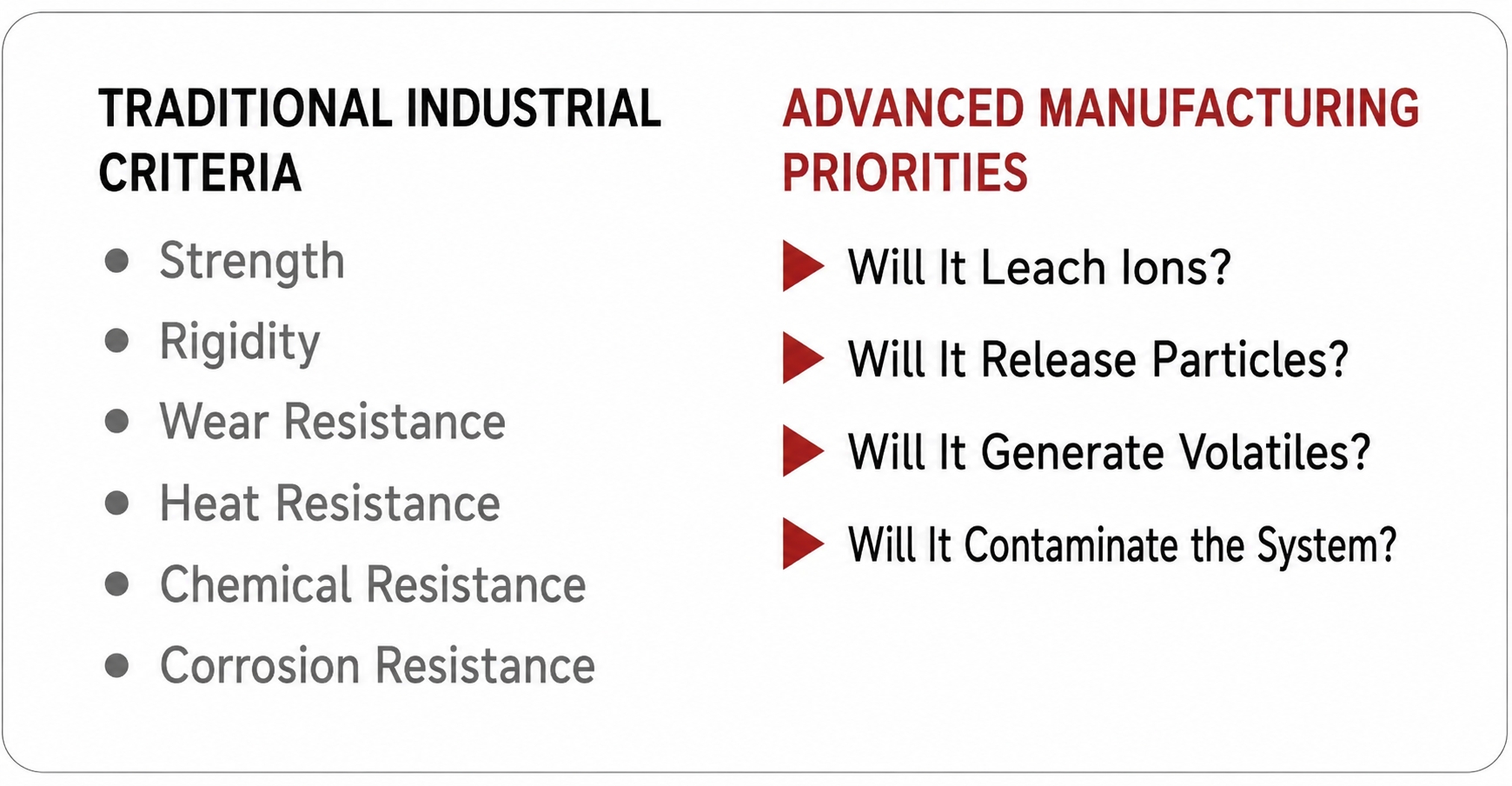

La valutazione industriale tradizionale del PEEK standard si concentra principalmente su:

• Forza

• Rigidità

• Resistenza all'usura

• Resistenza al calore

• Resistenza alla corrosione chimica

Al contrario, gli utenti di semiconduttori e sistemi di fluidi ad elevata purezza si preoccupano maggiormente delle seguenti domande:

• Gli ioni si disperderanno?

• Le particelle si disperderanno?

• Verranno rilasciate sostanze volatili?

• Il materiale contaminerà l'intero sistema?

Pertanto, l'obiettivo principale dell'UHP PEEK si è spostato dal 'miglioramento delle prestazioni del materiale' al 'controllo della contaminazione'.

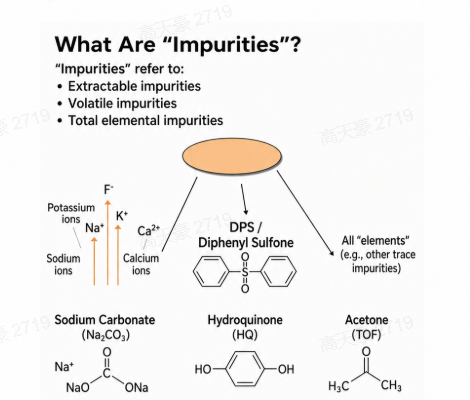

Tre categorie di contaminazioni prese di mira da UHP PEEK

I dati tecnici pubblici globali classificano tre tipi principali di impurità che il PEEK UHP deve gestire:

(1) Impurità lisciviabili

Contaminanti rilasciati dai materiali quando esposti ad acqua pura, acidi, alcali e altri mezzi.

I principali ioni lisciviabili includono:

• Na⁺ (ione sodio)

• K⁺ (ione potassio)

• Ca⊃2;⁺ (ione calcio)

• F⁻ (ione fluoruro)

(2) Impurità volatili

Traccia residui organici all'interno di materiali che volatilizzano in condizioni di alta temperatura, vuoto o plasma.

Sostanze residue tipiche:

• DPS (Difenil Solfone)

• Acetone

Questi contaminanti invisibili possono causare gravi danni alle apparecchiature di precisione di fascia alta.

(3) Impurità elementari totali

Quantità totale di tutte le impurità elementari contenute nella matrice del materiale.

Principali elementi metallici monitorati:

Fe, Al, Cu, Ni

Anche la contaminazione a livello di ppm danneggerà la resa del prodotto per i processi di produzione avanzati.

Livello 1 di UHP PEEK: ioni metallici a bassissimo contenuto

Gli ioni metallici sono una delle fonti di contaminazione più dannose per la produzione di semiconduttori.

Elementi tra cui sodio (Na), potassio (K), calcio (Ca) e ferro (Fe) possono migrare sulle superfici dei wafer o dei prodotti anche a concentrazioni estremamente basse.

I documenti tecnici pubblici indicano uno degli obiettivi principali di ricerca e sviluppo dei principali fornitori globali di UHP PEEK:

Contenuto di sodio < 1 ppm

Risultati principali del nostro UHP PEEK

• Il contenuto di sodio è controllato al di sotto di 1 ppm, raggiungendo un minimo di 0,2 ppm.

Sfide esistenti del nostro UHP PEEK

• La contaminazione da magnesio raggiunge 9,5 ppm, superando di gran lunga la soglia PEEK standard di <1 ppm. Si sospetta che l'acqua di processo sia la fonte di contaminazione. Stiamo conducendo test di verifica continui con UPW (Ultra Pure Water) per risolvere questo problema.

• Il contenuto di calcio rimane a 7 ppm.

Livello 2 di UHP PEEK: prestazioni anti-lisciviazione

Molti materiali superano i test di pulizia in fabbrica, ma provocano comunque la contaminazione del sistema dopo un servizio a lungo termine.

La causa principale sono i residui interni che gradu

alleato lisciviare sotto esposizione a:

• UPW (acqua ultra pura)

• Soluzione acida

• Soluzione alcalina

• Ambienti ad alta temperatura

Per questo motivo, gli standard di test come SEMI F57 e ICP-MS sono ampiamente adottati.

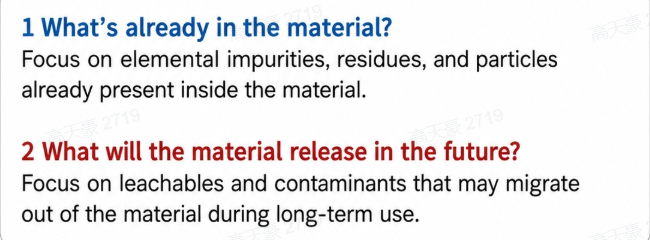

La valutazione dei materiali ad elevata purezza non analizza solo quali impurità esistono all'interno del materiale, ma anche quali contaminanti il ​​materiale rilascerà nel tempo.

Livello 3 di UHP PEEK: sostanze volatili invisibili (basso degassamento)

In ambienti sotto vuoto, ad alta temperatura e al plasma, i residui organici in tracce all'interno del polimero si volatilizzano.

Queste sostanze volatili comporteranno molteplici rischi:

• Contaminazione di film sottili su componenti di precisione

• Maggiori rischi di inquinamento da particolato

• Ridotta stabilità a lungo termine delle apparecchiature di produzione

Il PEEK UHP veramente qualificato richiede sia un contenuto di ioni metallici estremamente basso che prestazioni di degassamento ridotte.

Perché UHP PEEK è più costoso?

La maggior parte delle persone ritiene che la differenza fondamentale tra il PEEK UHP e il PEEK ordinario risieda negli standard di test. In effetti, il processo di produzione crea il divario di costo maggiore.

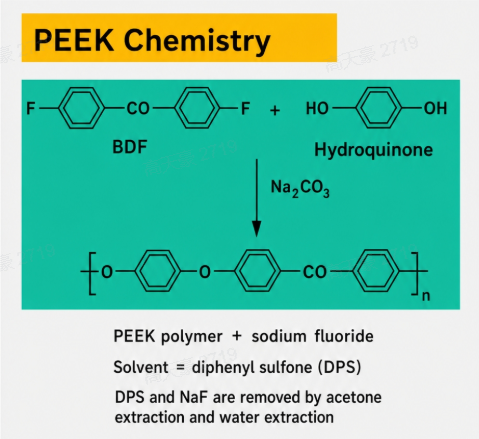

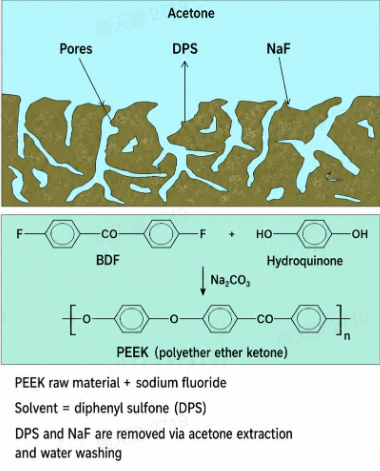

La polimerizzazione del PEEK genera due residui principali:

1. DPS (Difenil Solfone), residuo del solvente di polimerizzazione

2. NaF (fluoruro di sodio), sottoprodotto della reazione

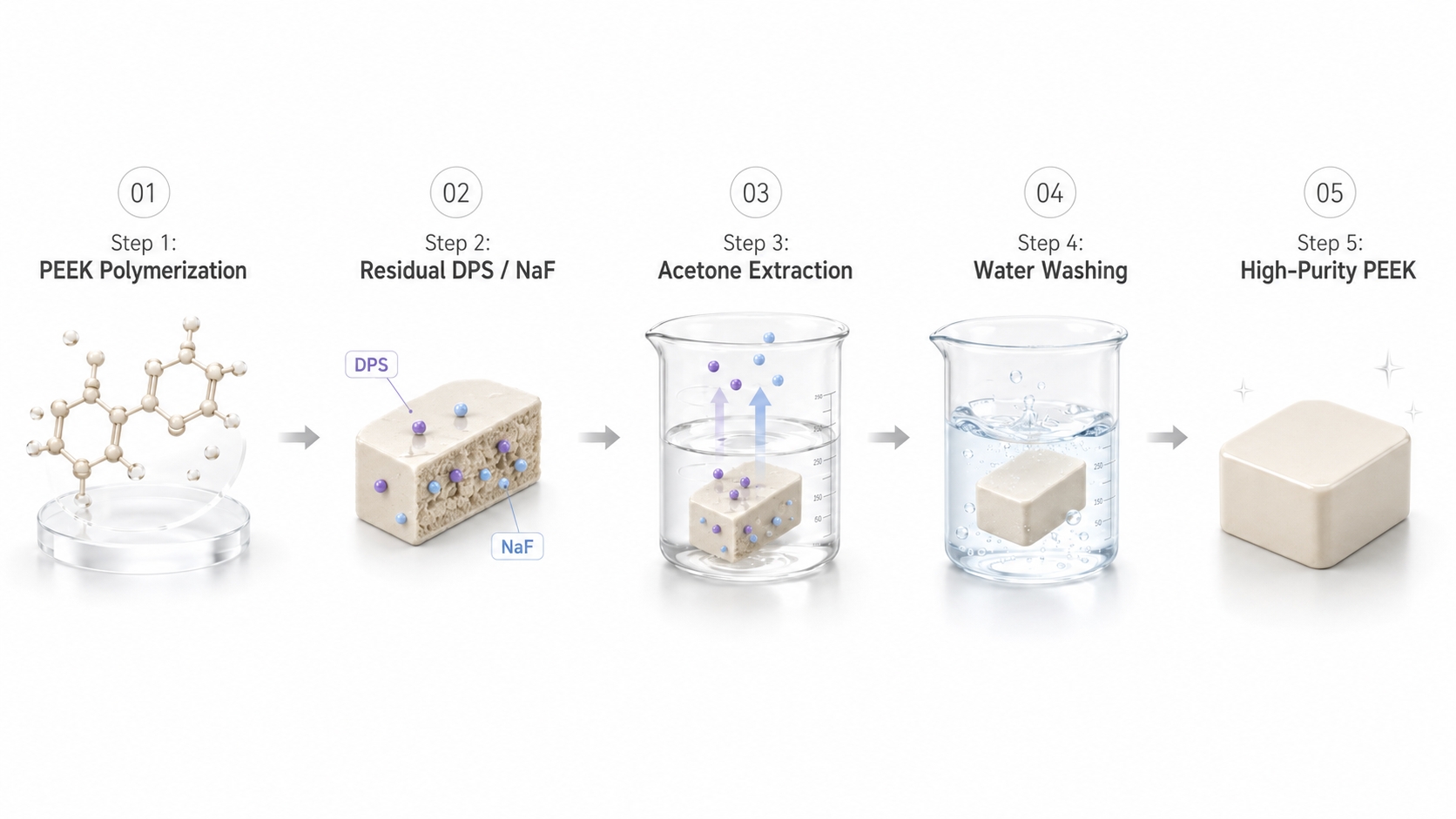

Per rimuovere questi residui sono necessarie procedure di purificazione extra dedicate:

• Lisciviazione dell'acetone

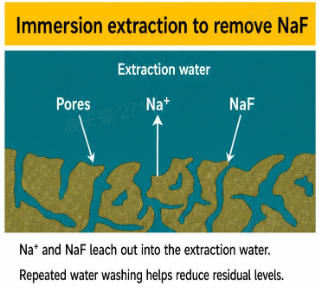

• Lisciviazione dell'acqua

Il costo aggiuntivo del PEEK UHP deriva non solo dalla resina di base di alta qualità, ma anche da spese aggiuntive per il processo di purificazione.

I livelli residui vengono ridotti attraverso la lisciviazione dell'acetone e dell'acqua.

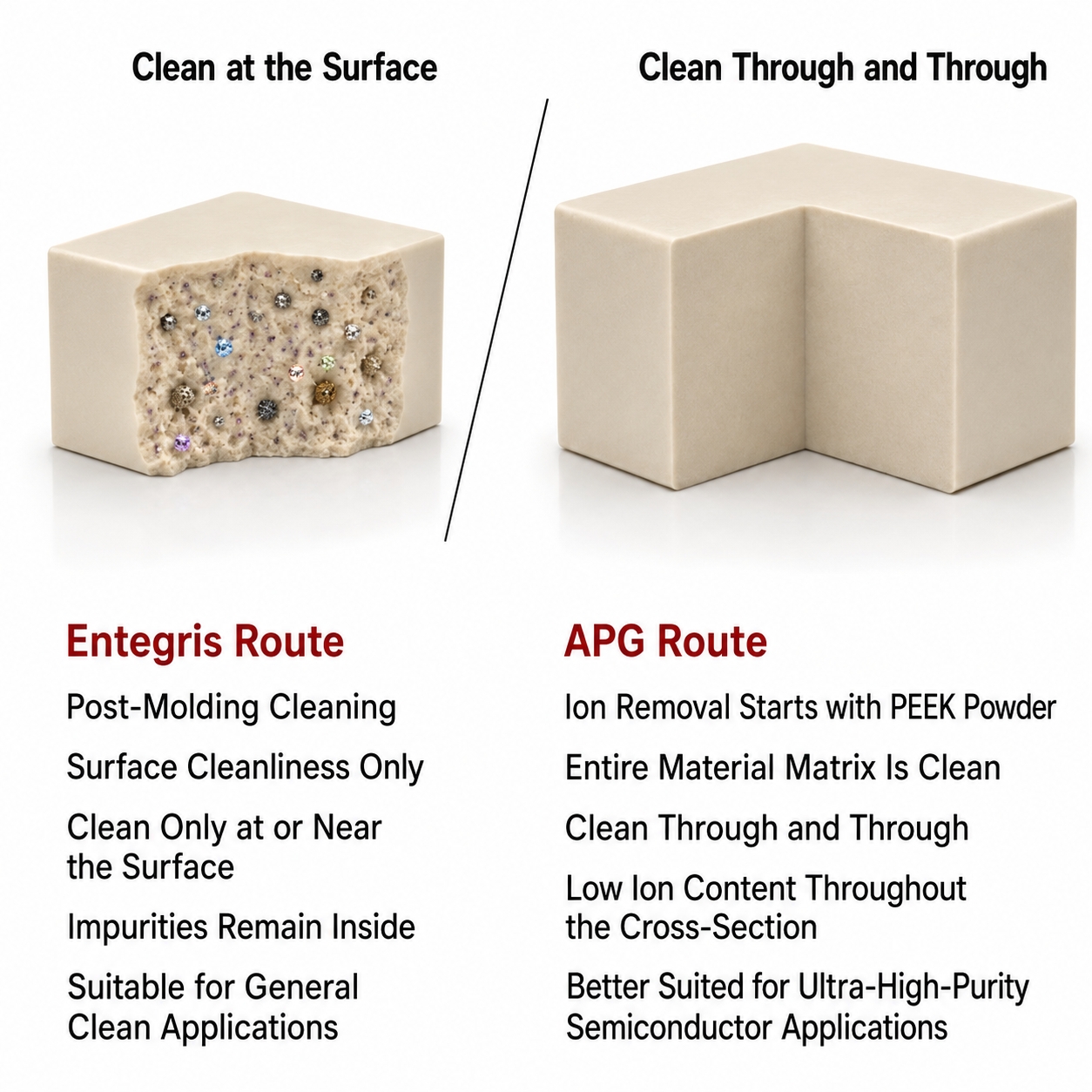

La vera elevata purezza significa pulizia dell'intera matrice, non solo pulizia della superficie

La pulizia e il post-trattamento della superficie possono garantire superfici esterne impeccabili per la maggior parte dei materiali, ma l'affidabilità operativa a lungo termine dipende interamente dalla purezza all'interno del materiale.

Un concetto chiave proposto nella letteratura industriale globale:

Pulito in tutto e per tutto: purezza uniforme dal nucleo del materiale alla superficie esterna.

Al contrario:

Pulisci solo in corrispondenza o vicino alla superficie: solo lo strato esterno è pulito, con i contaminanti intrappolati in profondità all'interno del materiale.

Sfide di sviluppo continue per UHP PEEK

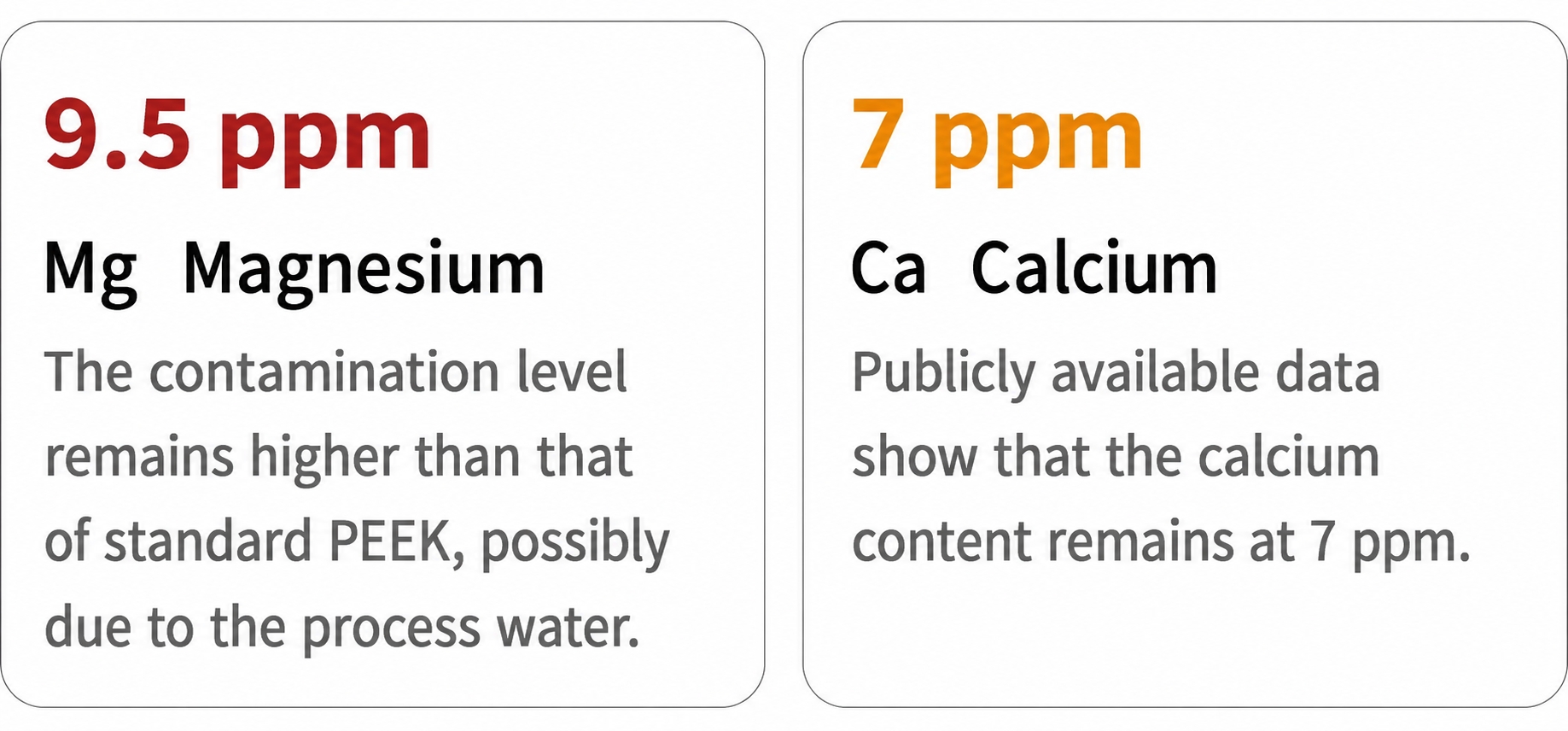

Anche i principali produttori di materiali a livello mondiale devono affrontare ostacoli persistenti nello sviluppo del PEEK UHP. I dati tecnici pubblici mostrano:

• Il livello residuo di magnesio raggiunge 9,5 ppm

• Il livello residuo di calcio rimane a 7 ppm

L'analisi del settore collega queste impurità metalliche elevate al sistema idrico utilizzato nei cicli di purificazione.

Ciò dimostra che gli standard dei materiali ad elevata purezza non sono parametri di riferimento fissi, ma obiettivi che richiedono iterazione e ottimizzazione continue.

Approfondimento del settore di Jutai

Con il progresso dei semiconduttori, dei sistemi di fluidi ad elevata purezza, della nuova energia e delle apparecchiature di precisione di fascia alta, le esigenze dei clienti per il PEEK si sono spostate dal semplice 'se il materiale può funzionare' a 'se il materiale introdurrà contaminazione'.

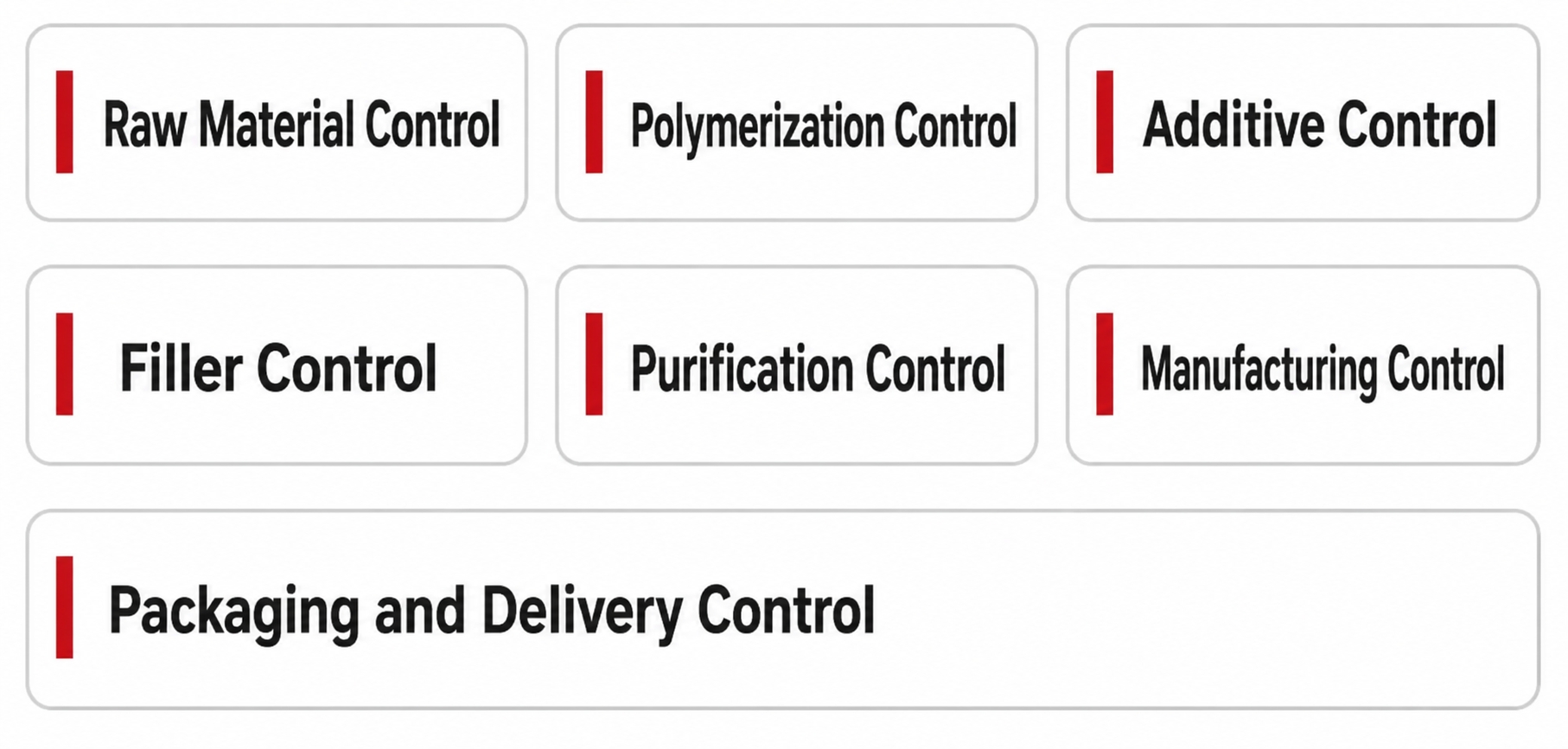

Il PEEK UHP autentico è molto più di una formulazione a basso contenuto di metalli. Si basa su un controllo rigoroso e sistematico su tutti i collegamenti:

• Controllo delle materie prime

• Controllo del processo di polimerizzazione

• Controllo della formulazione degli additivi

• Controllo del riempitivo

• Controllo del processo di depurazione

• Controllo dello stampaggio e della produzione

• Imballaggio e controllo della consegna in camera bianca

La concorrenza nei materiali speciali ad elevata purezza si è radicalmente trasformata da rivalità in termini di prestazioni a competizione sulla capacità di controllo della contaminazione.
