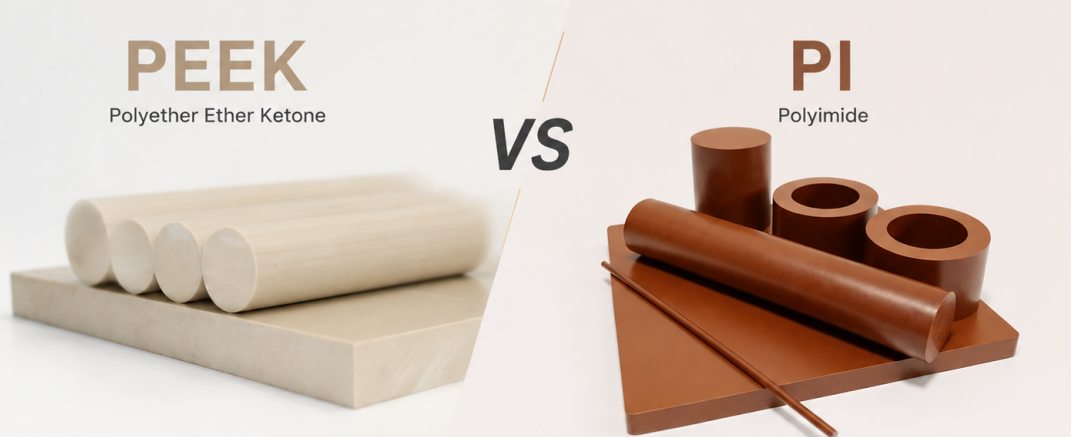

PEEK супраць PI (поліімід): як правільна выбраць высокапрадукцыйны інжынерны пластык

1. Агляд

Поліэтэр-этэр-кетон (PEEK) і поліімід (PI) з'яўляюцца двума самымі перадавымі высокапрадукцыйнымі інжынернымі пластмасамі, даступнымі сёння.

Шырока выкарыстоўваюцца ў аэракасмічнай, медыцынскай, паўправадніковай, электроннай і іншых патрабавальных галінах прамысловасці, гэтыя матэрыялы сталі «асноўнымі матэрыяламі» высокага класа вытворчасці дзякуючы іх выдатным агульным характарыстыкам, якія значна перавышаюць традыцыйныя пластмасы і металы.

Абодва матэрыялы могуць надзейна працаваць у экстрэмальных умовах, такіх як:

• Высокія тэмпературы

• Моцная хімічная карозія

• Радыяцыйнае ўздзеянне

• Жорсткія механічныя ўмовы

Тым не менш, кожны матэрыял мае свае ўласныя характарыстыкі і перавагі прымянення.

Поліімід (PI)

Тыповая структура

ІП звычайна сінтэзуецца шляхам полікандэнсацыі пірамелітавага дыянгідрыду (PMDA) і 4,4'-аксідыяніліну (ODA). Яго паўтаральная адзінка змяшчае пяцічленны імідны кольца, злучанае з трыма бензольнымі кольцамі.

Поліэфірэфіркетон (PEEK)

Тыповая структура

Тыповая малекулярная структура:

–[O–C₆H₄–O–C₆H₄–CO–C₆H₄]ₙ–

Эфірныя сувязі (-O-) і кетонавыя групы (-CO-) чаргуюцца ў палімерным ланцугу з суадносінамі эфіру і кетона 2:1.

2. Параўнанне асноўнай прадукцыйнасці

3. Асноўныя перавагі і абмежаванні

ПІК

Асноўныя перавагі

• Надзвычай збалансаваная агульная прадукцыйнасць

• Выдатная трываласць, устойлівасць да стомленасці, зносаўстойлівасць і самазмазка

• Лёгкая тэрмапластычная апрацоўка

• Падыходзіць для стрыжняў, лістоў, труб і дэталяў з дакладнай механічнай апрацоўкай

• Спелая медыцынская биосовместимость, сертыфікаваная ISO

• Выдатная ўстойлівасць да гідролізу і пару

• Выдатная стабільнасць памераў у вільготным асяроддзі

Абмежаванні

• Саступае PI ў:

  • Экстрэмальная ўстойлівасць да высокіх тэмператур

  • Звышвысокая электраізаляцыя

  • Радыяцыйная ўстойлівасць

ПІ

Асноўныя перавагі

• Выдатная ўстойлівасць да высокіх тэмператур ва ўсім дыяпазоне тэмператур

• Стабільны ад крыягенных да звышвысокіх тэмператур

• Вядучая ў галіны электраізаляцыя і ўстойлівасць да дугі

• Выключная ўстойлівасць да радыяцыі і акіслення

• Механічныя ўласцівасці застаюцца стабільнымі нават пры вельмі высокіх тэмпературах

Абмежаванні

• Больш высокая далікатнасць

• Меншая ўдаратрываласць

• Не ідэальна падыходзіць для дынамічна зношаных кампанентаў з вялікай нагрузкай

• Складаная апрацоўка

• Доўгія тэрміны выканання

• Больш высокія выдаткі на вытворчасць

4. Тыповыя сцэнары прымянення

Рэкамендаваныя прыкладанні для PEEK

Медыцынская прамысловасць

• Артапедычныя імпланты

• Хірургічныя інструменты

• Кампаненты эндаскопа

• Стаматалагічныя расходныя матэрыялы

Механічная трансмісія

• Падшыпнікі

• Шасцярні

• Насіць калодкі

• Сядла клапанаў

• Хуткасныя рухомыя часткі

Новыя энергетычныя транспартныя сродкі

• Зносаўстойлівыя кампаненты рухавіка

• Герметызацыя дэталяў

• Цеплаізаляцыйныя канструкцыі батарэі

Хімічныя і вадкасныя сістэмы

• Кампаненты пара высокага ціску

• Устойлівы да карозіі трубаправод

• Дакладныя дэталі помпы і клапана

Масавая вытворчасць

• Складаныя літыя дэталі

• Дакладныя кампаненты з ЧПУ

Рэкамендаваныя прыкладанні для PI

Паўправадніковая прамысловасць

• Высокотэмпературныя свяцільні

• Вафельныя носьбіты

• Ізаляцыйныя распоркі

• Высокотэмпературныя кампаненты чыстых памяшканняў

Электроніка і электрыка

• Гнуткія падкладкі FPC

• Высакавольтныя ізаляцыйныя плёнкі

• Высокачашчынныя кампаненты схемы

• Дэталі ізаляцыі трансфарматара

Аэракасмічная

• Экстрэмальныя цеплаізаляцыйныя канструкцыі

• Ізаляцыя драты самалёта

• Радыяцыйна-ўстойлівыя аэракасмічныя кампаненты

Экстрэмальныя ўмовы

• Крыягенныя прымянення

• Кампаненты ядзернай прамысловасці

• Бесперапынная праца пры тэмпературы вышэй за 260°C

Электрычная ізаляцыя высокага класа

• Высокотэмпературная ізаляцыя кабеля

• Электрамагнітная ізаляцыя

• Высакавольтныя ізаляцыйныя кампаненты

5. Кароткае кіраўніцтва па выбары

Выберыце PEEK, калі вам трэба:

• Зносаўстойлівасць

• Цвёрдасць

• Масавая вытворчасць

• Адпаведнасць медыцынскага ўзроўню

• Лягчэй апрацоўка

Выберыце PI, калі вам трэба:

• Ўстойлівасць да звышвысокіх тэмператур

• Палепшаная электраізаляцыя

• Радыяцыйная ўстойлівасць

• Надзвычайная тэрмічная стабільнасць

Агульнае правіла

• Дакладныя механічныя канструкцыі пры нармальных/сярэдніх тэмпературах → PEEK

• Паўправадніковая ізаляцыя і экстрэмальныя ўмовы → PI

6. Пашыраны варыянт абнаўлення: PBI

Для прыкладанняў, якія перавышаюць 300°C і патрабуюць надзвычайнай тэрмаўстойлівасці і зносаўстойлівасці, улічыце:

Полібензімідазол (PBI)

PBI забяспечвае яшчэ больш высокія цеплавыя характарыстыкі, чым PI і PEEK, і ў цяперашні час з'яўляецца адным з самых эфектыўных камерцыйна даступных інжынерных пластмас для прымянення пры звышвысокіх тэмпературах.

7. Заключэнне

І PEEK, і PI з'яўляюцца выдатнымі высокапрадукцыйнымі інжынернымі пластмасамі, здольнымі вырашаць даўнія прамысловыя задачы, такія як:

• Лёгкі супраць высокай трываласці

• Надзвычайная трываласць супраць апрацоўваемасці

ПІК

• Збалансаваная агульная прадукцыйнасць

• Гнуткая апрацоўка

• Шырокі спектр прымянення

• 'Універсал'

ПІ

• Выключная здольнасць працаваць у экстрэмальных умовах

• Спецыялізаваны для высокакласных прыкладанняў

• «Спецыяліст-выканаўца»

Ні адзін матэрыял не з'яўляецца абсалютнай заменай іншага.

Пры выбары матэрыялу варта ўлічваць:

• Працоўная тэмпература

• Механічная нагрузка

• Электрычныя патрабаванні

• Метад апрацоўкі

• Кошт

• Экалагічныя ўмовы
