JUTAIPPS® GF40 — это лист PPS, армированный на 40% стекловолокном, разработанный для высоконагруженных структурных компонентов, требующих высокой жесткости, низкого теплового расширения, сопротивления ползучести и стабильности размеров при повышенных температурах.
Материал подходит для изготовления прецизионных опорных пластин, электрических конструкций, корпусов оборудования, компонентов терморегулирования, полупроводниковых приборов и деталей промышленных конструкций.
Возможна поставка по размеру, контролируемый отжиг и прецизионная обработка на станках с ЧПУ в соответствии с чертежами заказчика и требованиями применения.
Лист PPS GF40 представляет собой марку PPS, армированную на 40% укороченным стекловолокном, которая обеспечивает более высокую жесткость и сопротивление ползучести по сравнению с другими марками PPS. Благодаря улучшенной стабильности размеров эта марка превосходно работает в конструкциях, связанных с высокими статическими нагрузками, даже в течение длительных периодов времени и при высоких температурах. Хотя армирование стекловолокном повышает стабильность размеров материала, эта добавка может вызвать износ сопрягаемых поверхностей в скользящих деталях.
Лист PPS GF40 высокой жесткости для конструктивных элементов

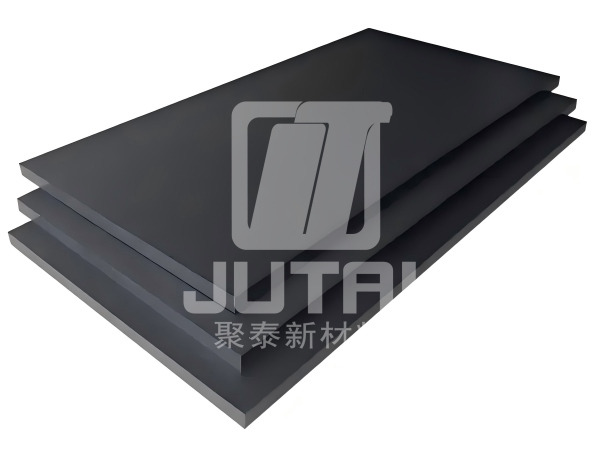

JUTAIPPS® GF40 — это черный лист полифениленсульфида, армированный на 40% стекловолокном, предназначенный для конструкционных применений, связанных с повышенными температурами, статическими механическими нагрузками и повторяющимися термоциклическими нагрузками.
По сравнению с ненаполненным PPS, PPS GF40 обеспечивает более высокий модуль упругости при растяжении, более высокий модуль изгиба, меньшее тепловое расширение и повышенную устойчивость к ползучести и деформации.
Эти свойства делают его пригодным для изготовления конструкционных плит, опор оборудования, высокотемпературных корпусов, электрооборудования и прецизионных компонентов, которые должны сохранять геометрию при механических и термических нагрузках.
По чертежам заказчика может быть обеспечена поставка по размеру и прецизионная обработка на станках с ЧПУ.
Ключевые свойства листа PPS GF40
Высокая структурная жесткость
JUTAIPPS® GF40 обеспечивает модуль упругости при растяжении не менее 5,0 ГПа и модуль упругости при изгибе не менее 7,0 ГПа.
Более высокий модуль помогает структурным плитам и опорам противостоять изгибу и деформации под нагрузкой.
Низкое тепловое расширение
Коэффициент линейного теплового расширения составляет ≤45 × 10⁻⁶/K при указанных условиях испытаний.
Это помогает обработанным компонентам сохранять размерное соответствие во время изменений температуры и повторяющихся термических циклов.
Высокая температура теплового отклонения
JUTAIPPS® GF40 обеспечивает температуру теплового отклонения не менее 230°C при давлении 1,80 МПа.
Это делает его подходящим для компонентов конструкций, подвергающихся комбинированному воздействию тепла и механического напряжения.
Температуру теплового отклонения не следует рассматривать как гарантированную постоянную рабочую температуру каждого готового компонента.
Сопротивление ползучести
Армирование стекловолокном повышает устойчивость к длительной деформации при статической нагрузке.
Это ценно для монтажных пластин, опорных конструкций, рам оборудования и других компонентов, которые должны сохранять размеры в течение длительного периода эксплуатации.
Химическая стойкость
Матрица PPS обеспечивает превосходную стойкость ко многим кислотам, щелочам, маслам, топливу, охлаждающим жидкостям, углеводородам и промышленным химикатам.
Химическую совместимость необходимо оценивать в зависимости от фактической среды, концентрации, температуры, давления и времени воздействия.
Низкое поглощение влаги
Водопоглощение составляет ≤0,05% при указанных условиях испытаний.
Низкое поглощение влаги помогает компонентам PPS GF40 сохранять стабильность размеров и электрические свойства во влажной или влажной среде.
Электрические характеристики
JUTAIPPS® GF40 обеспечивает высокое объемное сопротивление и хорошую диэлектрическую прочность.
Его можно использовать для структурных электрических компонентов, где требуются жесткость, стабильность размеров и изоляция.
Присущая огнестойкость
Материал может достигать характеристик UL94 V-0 при указанной испытательной толщине.
Применимый рейтинг готовой детали зависит от марки смолы, толщины и конструкции конечного компонента.
Типичные применения
Высокотемпературные конструктивные элементы
Типичные области применения включают в себя:
• Структурные опорные пластины • Каркасы оборудования • Монтажные пластины • Высокотемпературные кронштейны • Пластины для прецизионного позиционирования • Механические опорные панели • Конструкции для монтажа датчиков • Крепления для термоциклирования
Электрическое и электронное оборудование
Лист PPS GF40 можно подвергнуть механической обработке:
• Электрические опорные пластины • Высоковольтные изолирующие конструкции • Крепления для соединителей • Опоры катушек • Компоненты распределительных устройств • Релейные конструкции • Опоры датчиков • Изоляционные конструкции аккумуляторов • Компоненты опор силовой электроники
Полупроводниковое оборудование
Типичные компоненты включают в себя:
• Опорные пластины для технологического оборудования • Крепления для испытательного оборудования • Пластины для прецизионного позиционирования • Химически стойкие структурные компоненты • Корпуса полупроводникового оборудования • Конструкции для монтажа датчиков • Высокотемпературные несущие пластины • Компоненты для выравнивания оборудования
Пригодность полупроводников должна быть проверена в соответствии с требованиями по чистоте, выделению газов, ионному загрязнению и химическому воздействию.
Автомобильная промышленность и новая энергетика
JUTAIPPS® GF40 можно рассматривать для:
• Опоры аккумуляторной системы • Электроизоляционные конструкции • Корпуса датчиков • Компоненты опоры двигателя • Детали системы зарядки • Конструкции терморегулирования • Высокотемпературные электрические кронштейны • Легкие конструктивные элементы
Химическое и промышленное оборудование
Типичное использование включает в себя:
• Опорные плиты насоса • Опорные конструкции клапанов • Химически стойкие компоненты машин • Плиты технологического оборудования • Опорные компоненты для работы с жидкостями • Конструкции дозирующих систем • Коррозионностойкие крепления
Рекомендации по обработке
ППС, армированный стекловолокном, более абразивен, чем натуральный ППС.
Для обработки листа PPS GF40:
• Используйте твердосплавные или алмазные режущие инструменты. • Обеспечьте стабильную поддержку поперек листа. • Избегайте чрезмерного давления зажима. • Контролируйте нагрев при резке. • Используйте эффективное пылеудаление. режущие инструменты. • Регулярно проверяйте
Механическая обработка может обнажить стекловолокна и привести к получению менее однородной поверхности, чем у натурального PPS.
PPS GF40 не следует автоматически использовать в качестве поверхности скольжения по мягким металлам или пластикам, поскольку открытые стеклянные волокна могут увеличить износ сопрягаемой поверхности.
Лист PPS GF40 или натуральный лист PPS?
Выбирайте JUTAIPPS® GF40, когда вам нужно:
• Более высокая жесткость • Более высокий модуль упругости при изгибе • Меньшее тепловое расширение • Лучшее сопротивление ползучести • Более высокая структурная стабильность • Лучшее сохранение размеров под нагрузкой • Большая стабильность во время термоциклирования
Выбирайте JUTAIPPS® NA, когда вам нужно:
• Лучшая прочность • Более простая обработка • Более гладкие обработанные поверхности • Меньший износ режущего инструмента • Более сложные прецизионные функции • Ненаполненный материал • Лучшая пригодность для отдельных электроизоляционных компонентов
Коэффициент диэлектрических потерь на частоте 1 МГц
МЭК 62631-2-1
—
Приведенные выше значения являются типичными справочными данными и не являются гарантированными пределами спецификации.
Фактические свойства могут варьироваться в зависимости от партии смолы, толщины листа, ориентации волокон, производственного процесса, условий отжига и метода испытаний.
Технические характеристики листа JUTAIPPS® GF40
Элемент
Спецификация
Материал
40% ППС, армированный стекловолокном
Цвет
Черный
Стандартная ширина
620 мм
Стандартные длины
Вырезка по размеру
Доступный
Контролируемый отжиг
Доступный
обработка с ЧПУ
Доступный
Индивидуальные размеры
Доступно после оценки
Отчеты об инспекциях
Документы о качестве
TDS, сертификат подлинности COC, MSDS, RoHS и REACH, где это применимо.
Доступные толщины, допуски, количество на складе и вес отгрузки должны быть подтверждены до предложения.
